Was ist eine Leckage?
Bei einer Leckage handelt es sich um eine undichte Stelle in einem Produkt oder technischen System (wie z. B. Rohrleitungssystem). Durch diese Undichtigkeit, die auch gern als ‘Leck‘ oder schlicht und einfach als ‘Loch‘ bezeichnet wird, können Medien wie Flüssigkeiten, Druckluft oder Gase ungehindert austreten. Das kann zu unerwünschten Nebeneffekten, wie beispielsweise einem höheren Energiebedarf, bis hin zum Totalausfall des Gesamtsystems führen und in der Folge enorme Kosten verursachen. In pneumatischen Systemen sind vor allem Verbindungselemente des Rohrleitungssystems besonders anfällig für Leckagen: Bis zu 25 % der erzeugten Druckluft können Tag für Tag in einem veralteten und wenig gewarteten Leitungssystem verloren gehen – und damit zu erheblichen Kosten führen. Damit der Energieträger auch wirklich effizient genutzt werden kann, müssen diese Undichtigkeiten konsequent aufgespürt und behoben werden.
Wie spürt man Druckluft Leckagen auf?
Es gibt mehrere Möglichkeiten, wie man Druckluft Leckagen auf den Grund gehen kann. Oftmals hilft schon ein Betriebsrundgang, um zischende Geräusche an den Leitungen aufzuspüren. Wo das Ohr nicht mehr ausreicht, helfen Messungen am Kompressor, um sich ein Bild über das Ausmaß der möglichen Undichtigkeiten zu machen: Mittels Druckbehälterentleerung, Einschaltdauermessung oder Verbrauchsmessung (Volumenstrommessung) können Leckagemengen näherungsweise bestimmt werden.
Wer daraufhin genau wissen möchte, wo sich die Lecks im Druckluftsystem bzw. an der Anlage befinden, greift neben dem „Einseifen“ von Anschlüssen oder speziellen Sprays am besten zu einem professionellen Suchgerät: Die hochsensiblen Detektoren können Undichtigkeiten mittels der vom Leck erzeugten Ultraschallwellen in Relation von Druck und Entfernung bewerten. So können kleinste Druckluft Leckagen auch in großen Entfernungen problemlos entdeckt werden. Bestimmt wird hierbei die jeweilige Leckagemenge (l/min) sowie das Einsparpotential (€/Jahr).

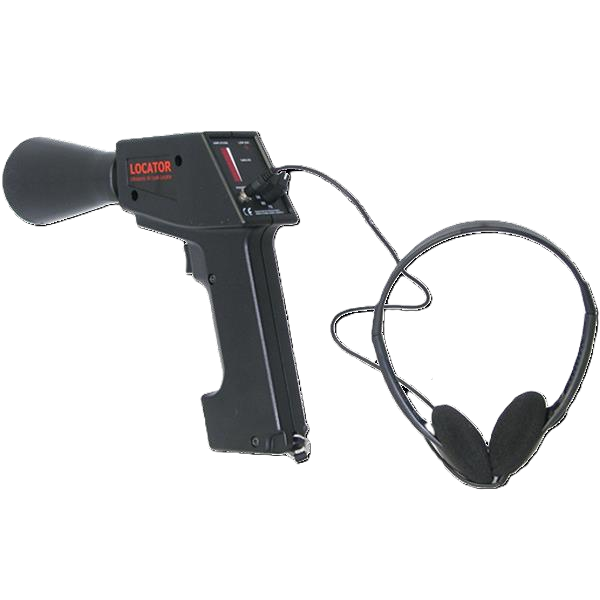

Handlich und unkompliziert: So sieht ein Leckagesuchgerät aus
Druckluft Leckagen finden: Das sind typische Schwachstellen im System
Sie haben bereits ein professionelles Leckagesuchgerät für Ihren Betrieb angeschafft und wollen mit der Suche beginnen? Dann empfiehlt es sich, mit der Messung genau dort zu starten, wo in der Regel typische Schwachpunkte liegen: An den Verbindungselementen Ihres Druckluftsystems. Welche das genau sind, haben Ihnen unsere Experten hier übersichtlich aufgeführt:
undichte Verbindungsstücke
- undichte Verbindungsstücke
wie z. B. Schlauchschellen und Kupplungen - defekte Zuleitungen
wie z. B. poröse Schläuche - brüchige Dichtungen
wie z. B. und Flansch- und Schraubdichtungen - undichte Filter, Trockner oder Wartungseinheiten
wie z. B. durch undichte Verbindungsstücke - poröse Dichtungen an Druckluftwerkzeugen
wie z. B. veraltete O-Ringe - mangelhafte Kondensatableiter
wie z. B. durch verstopfte Luftkanäle u. v. m.
Experten-Tipp: Um die Leckageanfälligkeit an sensiblen Punkten langfristig zu reduzieren, lohnt es sich, Leckagemessungen regelmäßig durchzuführen und verschleißanfällige Verbindungsstücke in wiederkehrenden Service- und Wartungsintervallen proaktiv zu tauschen.
Druckluft Kosten effektiv senken mit Leckage Suchgeräten
Gerade wenn es um Druckluft geht, ist vielen professionellen Nutzern nicht bewusst, welchen riesigen Kostenfaktor Leckagen im System bedeuten. Denn die Undichtigkeiten im System kennen kein Pardon: Tag für Tag und Stunde für Stunde blasen die kleinen Lecks die komprimierte Luft unter hoher Geschwindigkeit ab.
Die Folgen der Verluste sind gravierend: Der durch Druckluft Leckagen anwachsende Volumenstrombedarf erhöht zum einen die Kompressorlaufzeiten und zum anderen die Energiekosten. Unter der Annahme, dass bei einem Betrieb mittlerer Größe ca. 25 % an Druckluft durch Undichtigkeiten verloren gehen, belaufen sich die jährlichen Stromkosten für den Verlust auf ca. 27.000 € pro Jahr (25 % von 108.000 €, berechnet bei einer Kompressorleistung von 150 kW (elektrisch), 6.000 Betriebsstunden und 12 Cent pro kWh). Dazu kommen Kosten für verkürzte Wartungs- und Serviceintervalle aufgrund der verstärken Kompressornutzung.
Sie wollen Ihre Kosten senken? Dann können Sie sich mit einem professionellen Leckagesuchgerät, wie z. B. dem LD 510 von CS INSTRUMENTS, sofort auf die Suche nach Undichtigkeiten machen. Welche Einsparmöglichkeiten Ihnen das Gerät bietet, zeigt die folgende Tabelle:
Die Vorteile von Geräten zur Druckluft Leckage Suche auf einen Blick
Ultraschallmessgeräte können Leckagen zuverlässig orten – sie sind aber auch verhältnismäßig teuer. Viele professionelle Druckluftanwender fragen sich daher zu Recht, ob sich die Investition für Ihren Betrieb auch wirklich lohnt. Wir sagen: Ja! Denn verglichen mit dem hohen Einsparpotential amortisiert sich ein Leckage Detektor bei einem mittleren Betrieb schon nach wenigen Monaten. Aber welche Vorteile und Möglichkeiten haben die neuen Messgeräte überhaupt? Wir bringen es für Sie auf den Punkt:
- Präzise Ermittlung kleinster Undichtigkeiten dank hochsensiblem Schalltrichter
- Hohe Reichweite der Sensoren dank Bündelung der Ultraschallwellen
- Flexibler Einsatz in lauter Umgebung mithilfe des schalldichten Kopfhörers
- Punktegenaue Ortung kleiner Lecks mithilfe Richtrohr mit Richtspitze
- Innovative Hilfestellung dank einzigartiger Laser-Abstandsmessung
- Schnelle Lecksuche ideal für Druckluft-, Gas-, Dampf-, Kälte- und Vakuumanlagen
- Hohe Betriebszeit aufgrund moderner Lithium-Ionen-Akkus und Ladegerät
- Intuitive Bedienung dank einfacher Bedienelemente des Displays
- Visuelle Dokumentation mithilfe der integrierten Kamera (modellabhängig)
- Modernste Übertragung der Daten per USB-Stick etc. und Reporterstellung
Leckagesuchgeräte bei DF: Diese Geräte haben wir für Sie im Sortiment
Sie arbeiten hochprofessionell mit Druckluft und wollen diese effizient und ohne Verluste nutzen? Dann stöbern Sie am besten gleich in unserer exklusiven Auswahl an präzisen Suchgeräten! Folgende Hersteller haben wir im Programm:
- CS INSTRUMENTS
- RIEGLER
- BEKO TECHNOLOGIES
- JORC
Wussten Sie schon: Ultraschallmessgeräte sind im Rahmen der BAFA-Förderung von Kompressoren bezuschusst! Hier finden Sie mehr Informationen zur BAFA-Förderung von Kompressoren und Leckagegeräten.
Leckagegerät mieten: Die clevere Alternative zum Kauf!

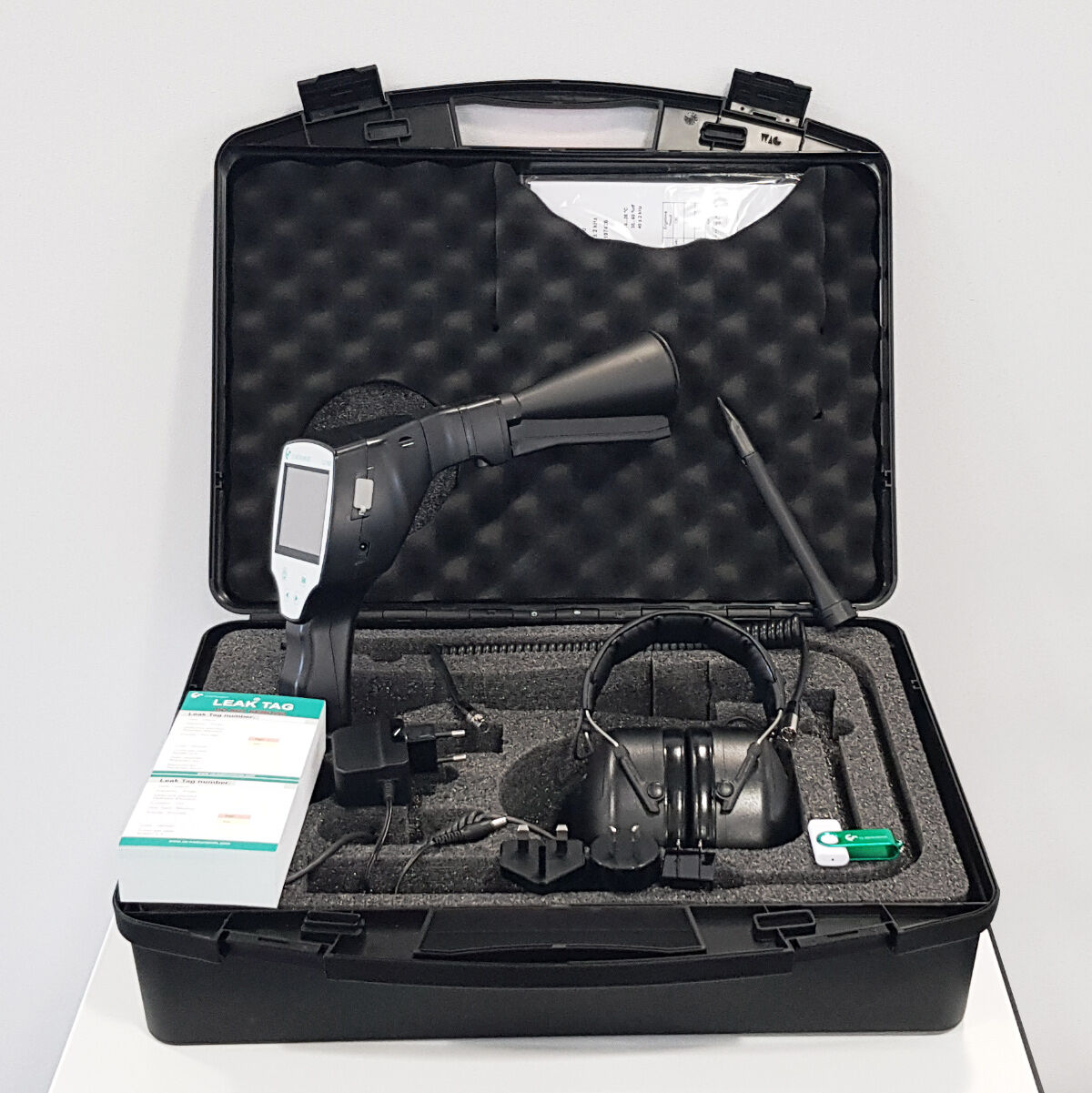

Sie wollen die Möglichkeiten der Ultraschallmessgeräte erst mal testen, bevor Sie investieren? Dann haben wir ein faires Angebot für Sie: Mieten Sie doch einfach unser Leckagesuchgerät Set LD 500 von CS INSTRUMENTS. Wir berechnen Ihnen pro angefangene Kalenderwoche eine erschwingliche Mietpauschale. So können Sie ganz unkompliziert und ohne große Investition Ihre Leckagen samt Einsparpotential bestimmen. Unser Mietgerät findet bereits kleinste Undichtigkeiten auch in großen Distanzen und gleicht die Empfindlichkeit automatisch der Umgebung an. Sie können mit der integrierten Kamera Bilder Ihrer Lecks machen und notwendige Servicearbeiten im Gerät notieren. Am Ende übertragen Sie alle Daten auf Ihren PC. Sie haben Interesse an einem unserer Suchgeräte oder wollen eines mieten? Wir beraten Sie gern. Kontaktieren Sie uns!
