Montage-Ratgeber Schneider- und AIRnet Rohrleitungssysteme
Was Sie über die Montage von Rohrleitungen wissen sollten!
Sie möchten eine Druckluftleitung verlegen? Dann informieren Sie sich über die unterschiedlichen Werkstoffe, deren Anschlussmöglichkeiten, Kompatibilität, Einsatzbereich, Druckbereich und vieles mehr! Bitte beachten Sie daher bei jeglichen Rohrleitungsprodukten folgendes Rohrleitungs-Handbuch.
Hinweis: Die verschiedenen Systeme sind untereinander nicht kompatibel.

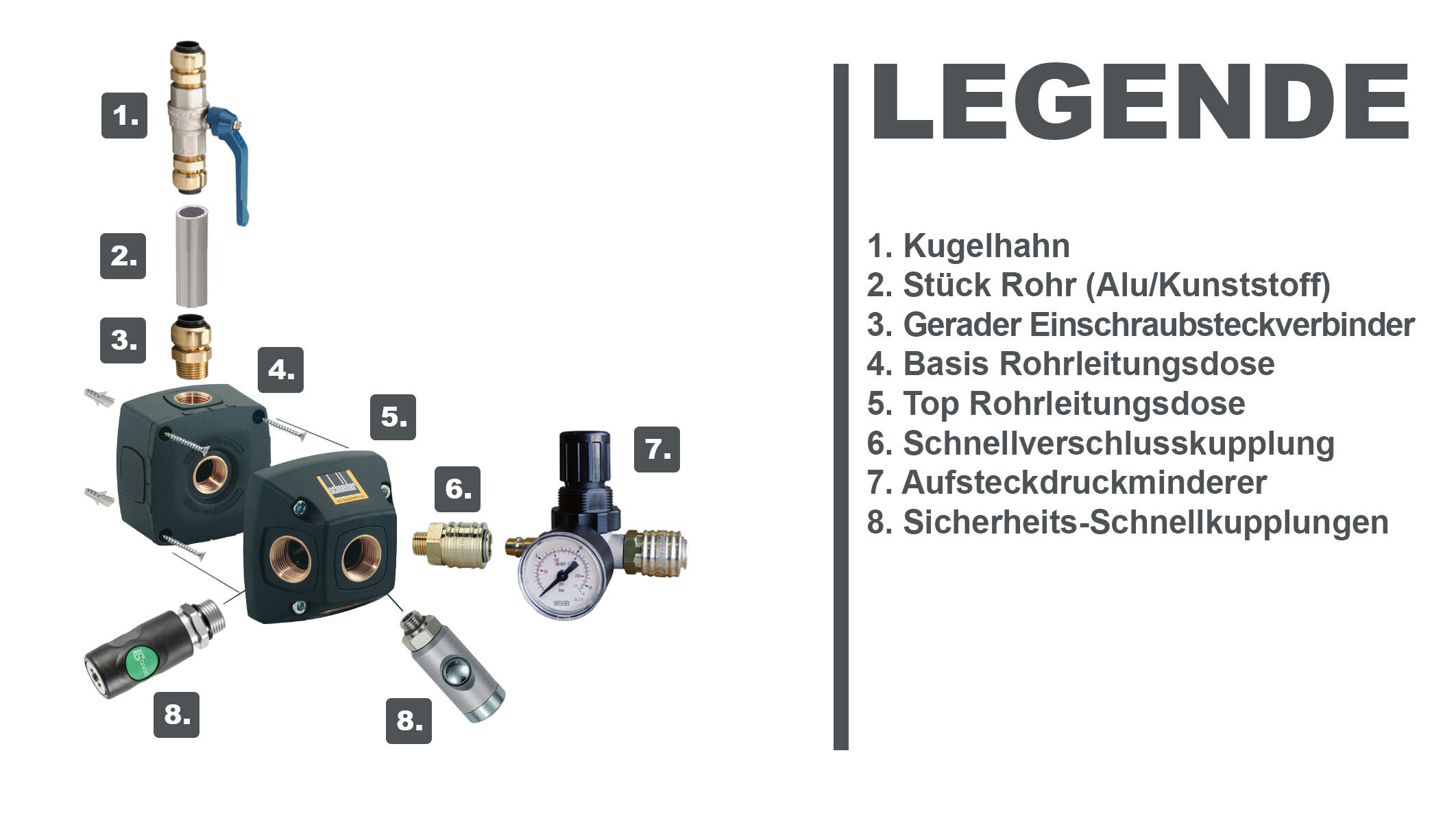

Explosions-Schaubild eines Beispiel-Rohrleitungssystems:
Unsere Tipps:
- Beachten Sie die richtigen Gewindegrößen bei der Auswahl Ihrer einzelnen Rohrleitungskomponenten
- Bringen Sie die Basis Rohrleitungsdose mit geeigneten Schrauben und Dübeln an der Wand an
- Nutzen Sie die Ausgänge der Top Rohrleitungsdose gezielt und verschließen Sie unnötige Öffnungen mit einer Verschlussschraube
- Um den Druckluftverlust zu minimieren, empfehlen wir eine großzügige Verdichtung durch Teflonband
Einsatzbereich Schneider- und AIRnet Rohrsystem
|
System |
Rohrleitungs Material |
Betriebsdruck max. bei Betriebstemperatur |
Betriebsdruck max. bei Betriebstemperatur |
|
|
AIRnet Click it System (Schneider) |
Kunststoff Rollenware |
14 bar |
11 bar |
|
|
Kunststoff Stangenware |
16 bar |
11 bar |
||
|
Aluminium |
16 bar |
|||
|
Verteilerdosen |
16 bar |
|||
|
AIRnet-Industrie-Rohrleitungssystem |
Aluminium |
16 bar (-20 bis +80°C) |
||

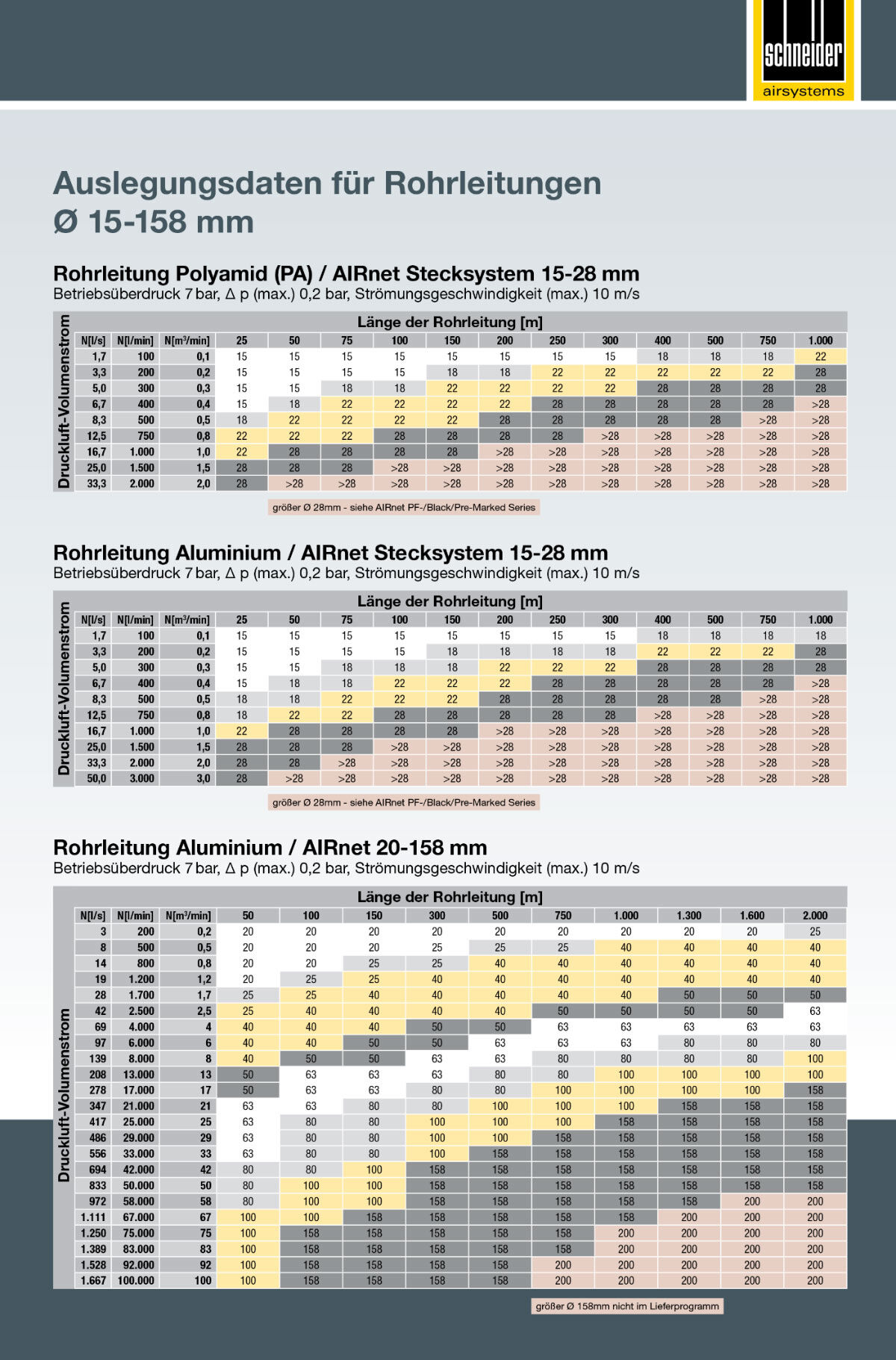

Auslegungsdaten für Rohrleitungen 15-158 mm Durchmesser
