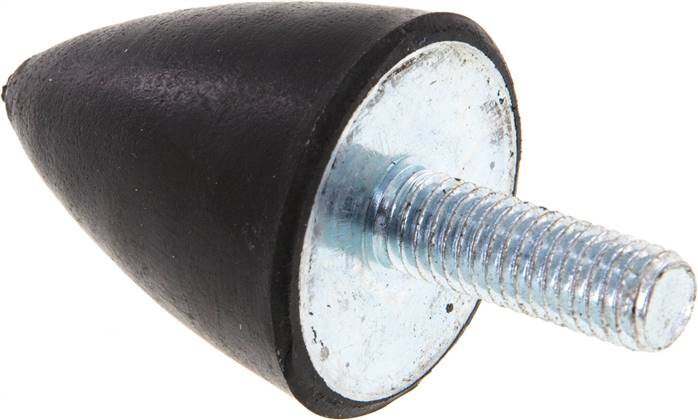

Verwendung:zur Schalldämmung, Schwingungsisolation und AnschlagdämpfungWerkstoffe:NR 55° Shore mit Stahlschraube und Stahlplatte (verzinkt)Weitere Eigenschaften:Ø D (mm)30H (mm)36GewindeM 8 x 23Gewicht33 g / Stk.

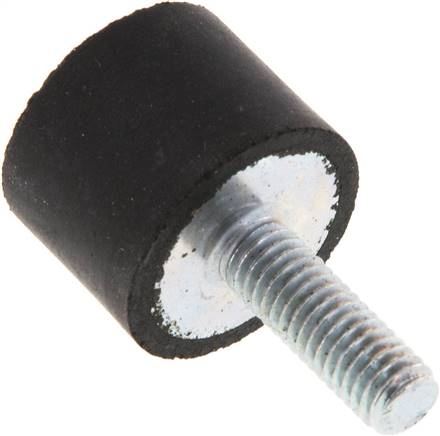

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlusseinseitigAusführungmit GewindestiftØ D (mm)20Höhe (mm)15GewindeM 6 x 18Gewicht11 g / Stk.

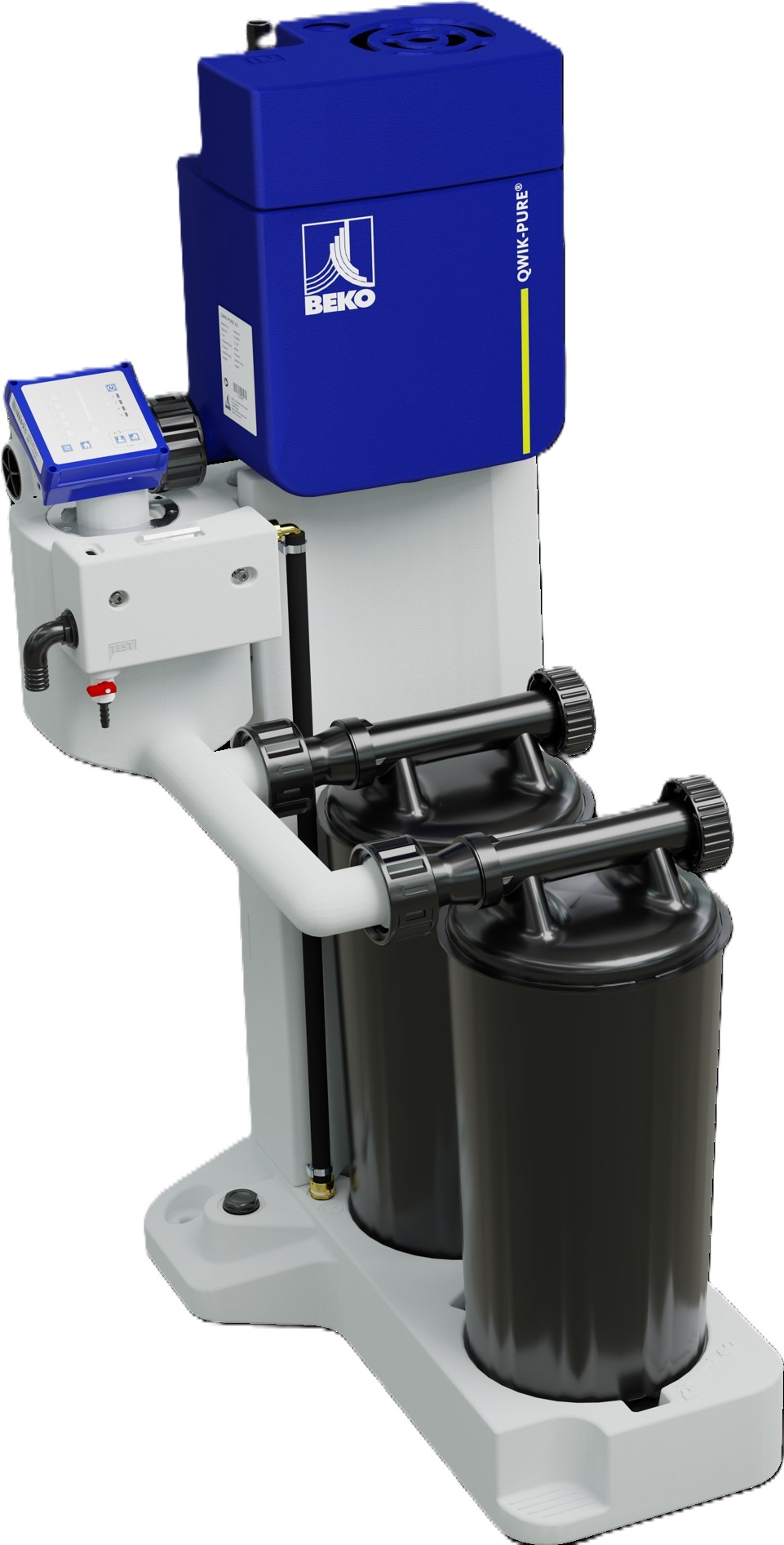

BEKO Öl-Wasser-Trenner QWIK-PURE 30 mit 3-Meter Stromkabel Vorteile Sicher: Einzigartige Prozess- Funktions- und Zukunftssicherheit Durch die innovative Arbeitsweise wird ein Höchstmaß an Prozess- und Funktionssicherheit erreicht. Die integrierte Steuerung zeigt permanent die noch vorhandene Restkapazität an und sorgt so für Transparenz und Planbarkeit. Sie führt auch durch den schnellen und einfachen Kartuschenwechsel und hilft mit einem lokalen WLAN-Netz bei Serviceaufgaben. Und sollte mal der Strom ausfallen, sorgt die Fail-Safe Funktion für sicheren Weiterbetrieb. In diesem Fall verhält sich der QWIK-PURE ® wie ein konventioneller Schwerkraft-Trenner Sauber: Ergonomische Bedienung schützt die Bedienenden Die aufgenommenen Öle werden zuverlässig in den hermetisch verschlossenen Kartuschen gebunden. Dadurch werden die Bedienenden zuverlässig vor Kontamination geschützt und die Grenzwerte beim eingeleiteten Abwasser eingehalten – unabhängig von dem Kompressor-Typ und den verwendeten Ölen. Die vollen Kartuschen lassen sich ergonomisch austauschen und wiegen weniger als 25 kg. Technische Daten Betriebsart aktiv Maximaler Kondensatdurchfluss 38 l/h Anschluss Kondensatzulauf 3 x G1/2", außen | 1 x G1", außen | Schlauchtülle Anschluss Kondensatablauf 1 x 23 mm (0.91 in), außen, Schlauchtülle Medien Kompressorenkondensat, ölhaltig Maximale Ölkonzentration am Kondensatablauf 20 mg/l Maximaler Betriebsdruck am Kondensatzulauf 16 bar(ü) Minimale / Maximale Betriebstemperatur, Fluide und Umgebung +5 … +50 °C Relative Luftfeuchte der Umgebung ≤10 … 80 %, ohne Kondensation Leergewicht 31 Kg Benötigte Anzahl Ersatzkartuschen 2

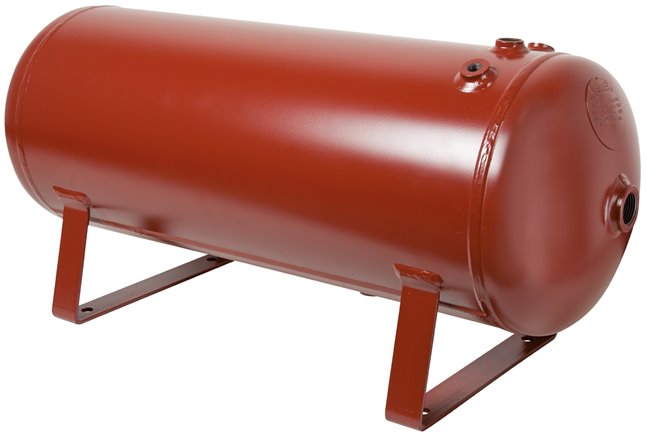

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur in blau erhältlich, **grundiertWeitere Eigenschaften:AusführunggrundiertInhalt (L)50Betriebsdruck (bar)0 - 16Ø (mm)276Länge (mm)940Anschlüsse (IG)2 x G 1/4, 3 x G 1/2, 2 x G 1"Temperaturbereich (°C)-10 bis +50Gewicht23 kg / Stk.

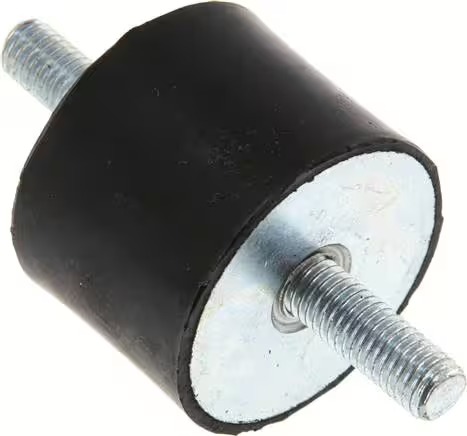

Mit beidseitigem Gewinde Verpackungsinhalt 4 Stück Technische Daten Durchmesser 40 mm Größe M 8

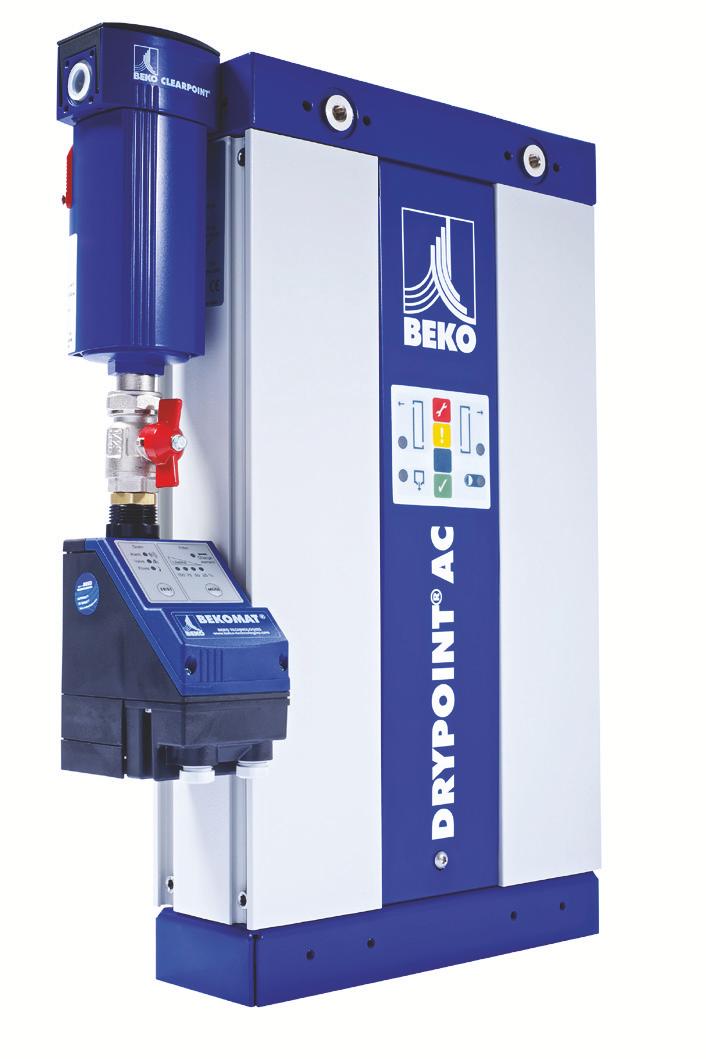

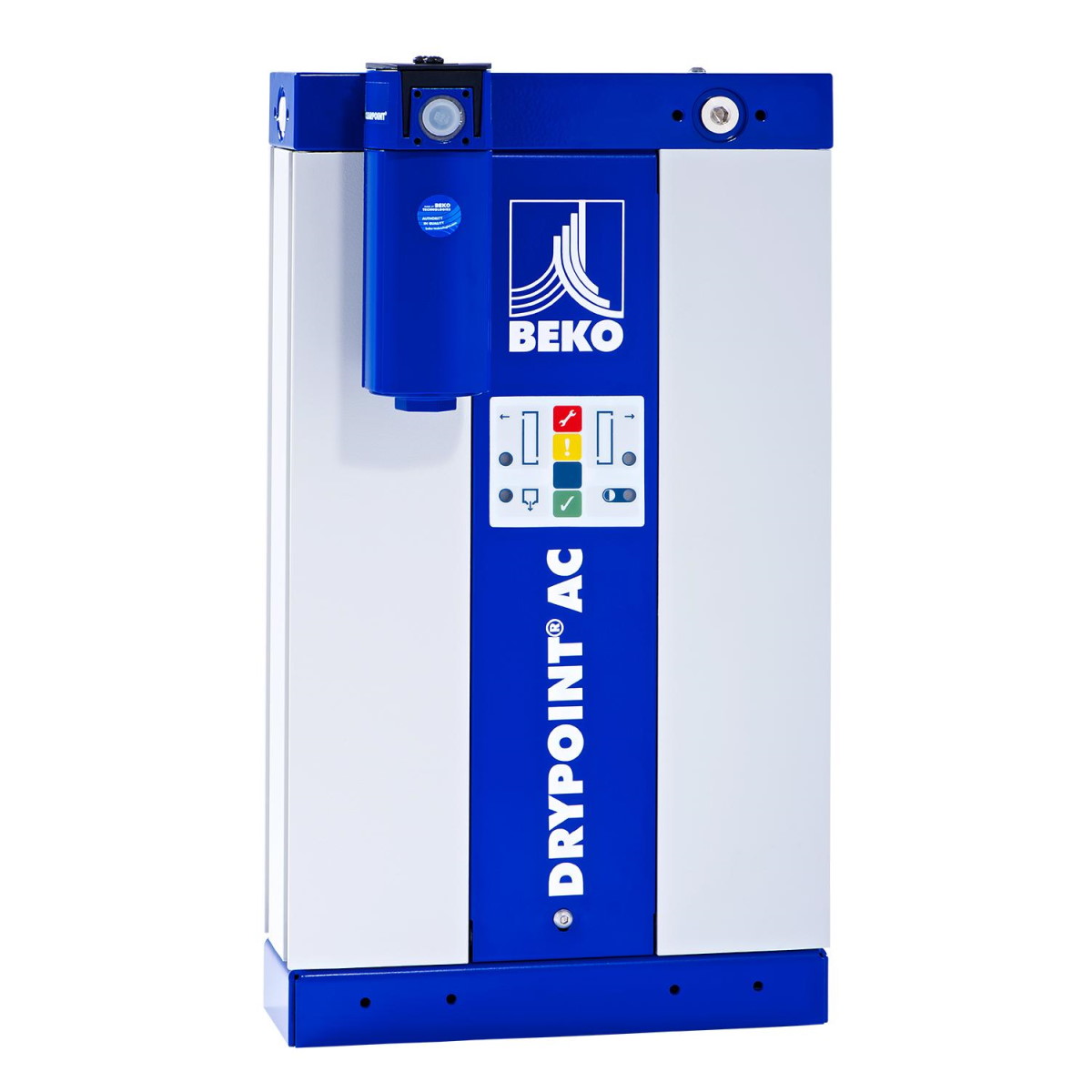

DRYPOINT AC 136AnschlussG 3/8"Volumenstrom25,5Höhe 815Breite281Tiefe92Bestell-Nr.: mit BEKOMAT 20 FMBE-4006888
Weitere Eigenschaften:installierbare Verdichterleistung* kW / m3/h22 / 210B (mm)285H (mm)610T (mm)285Anschlüsse Zulauf Kondensat3 x Rp 1/2"Anschlüsse Ablauf WasserRp 1"Austauschfilter Eingang**OWAT 210 WAustauschfilter AbluftOWAT 210 LGewicht11 kg / Stk.

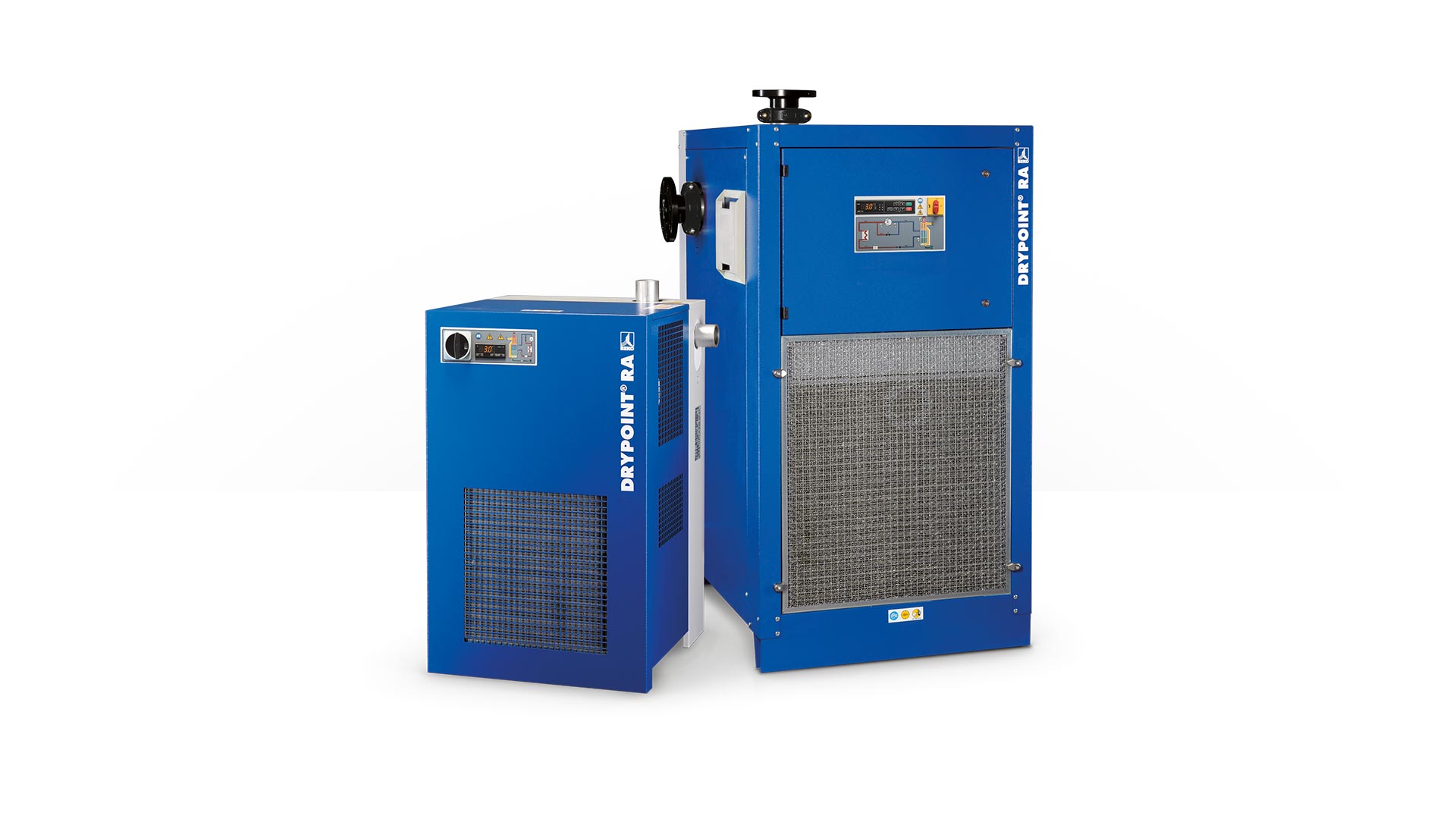

DRYPOINT RA/WC 370/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 370 m³/h Leistungsaufnahme 0,76 kW Druckverlust 0,18 bar Luftanschluss G1 1/2 BSP-F Höhe 885 mm Breite 555 mm Tiefe 580 mm Gewicht 61 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).
Druckluft-Kältetrockner DRYPOINT RA III /AC Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos. Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten. Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert. Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen. Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist. Vorteile auf einen Blick Energie- und Kosten-Effizienz ohne Kompromisse kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen Sicherheit und Zuverlässigkeit jederzeit sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen effiziente Kondensatabscheidung durch integrierten Demister kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT für Versionen mit LED-Steuerung Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb Großformatige LED-Anzeige Große Auswahl an Alarmoptionen Integrierte BEKOMAT-Testfunktion IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern. Technische Daten: Volumenstrom (m³/h)* 372 Volumenstrom (m³/min)* 6,2 Leistungsaufnahme (kW) 1,00 Druckluftverlust (deltap [ü]) 0,05 Luftanschluss 1 1/2'' Abmessungen (mm / HxLxB) 1130x755x625 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50 Hz, 1Ph.

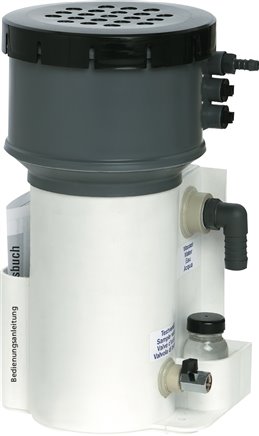

Weitere Eigenschaften:installierbare Verdichterleistung* kW / m3/h15 / 150B (mm)280H (mm)550T (mm)210Anschlüsse Zulauf Kondensat3 x Rp 1/2"Anschlüsse Ablauf WasserRp 1"Austauschfilter Eingang**OWAT 150 WLGewicht6 kg / Stk.

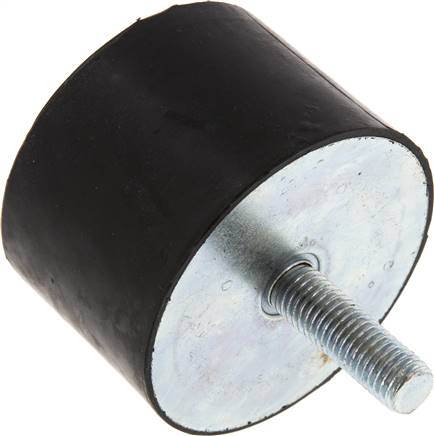

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlusseinseitigAusführungmit GewindestiftØ D (mm)75Höhe (mm)50GewindeM 12 x 37Gewicht340 g / Stk.
DRYPOINTRS 180 HP50/ACVolumenstrom (Nm³/h)180Leistungsaufnahme (kW)0,69Druckverlust (?p bar [ü])0,24Luftanschluss (Ø)G3/4" BSP-FHöhe (mm)825Breite (mm)485625Tiefe (mm)455Gewicht (kg)50Bestell-Nr.BE-4020116
DRYPOINT RA370/AC-TACVolumenstrom (m³/h) 3°C372Leistungsaufnahme (kW)0,84Druckverlust (?p bar [ü])0,18Luftanschluss (Ø)G1 1/2" BSP-FHöhe (mm)885Breite (mm)555Tiefe (mm)580Gewicht (kg)63Bestell-Nr.BE-4017201
Was ist Druckluftaufbereitung?
Druckluftaufbereitungsprodukte werden, wie der Name schon sagt, zur Aufbereitung von Druckluft eingesetzt. Schmutzpartikel können aus der Druckluft herausgefiltert, der Feuchtigkeitsgehalt reduziert und der Restölgehalt minimiert werden. Darüber hinaus kann Wasser im Druckluftsystem in Form von Kondensat an verschiedenen Stellen aufgefangen und in bestimmte Bestandteile getrennt werden. Das Ziel der Druckluftaufbereitung ist es, eine möglichst trockene, saubere oder sogar sterile Druckluftqualität zu erreichen. Dadurch werden Leckagen, Korrosion, Verschmutzung und Rost im Druckluftsystem verhindert. Darüber hinaus spart eine gezielte Aufbereitung unnötige Wartungskosten und entspricht den Anforderungen der jeweiligen Anlage oder Anwendung.
Aufbereitungsprodukte nutzen: So bereiten Sie Ihre Anlage auf den Sommer vor!
Heiße Sommer können für Druckluftsysteme ein Problem darstellen. Der Grund: Hohe Temperaturen erhöhen die Luftfeuchtigkeit und lassen überschüssige Feuchtigkeit im System zurück, wenn es am Abend schnell abkühlt. Die Folge ist, dass sich Wasser im System, in den Leitungen und in den nachgeschalteten Geräten absetzt, was zu Schäden und Produktionsausfällen führt. Gleichzeitig erhöht eine hohe Außentemperatur die Temperatur der Kompressoren, was zu Überhitzung und Ausfällen führen kann. Wenn Sie also hohe Wartungskosten und lästige Ausfallzeiten vermeiden wollen, ist es am besten, wenn Sie im Vorfeld Vorkehrungen treffen. Hier finden Sie nützliche Tipps, wie Sie kostspielige Ausfallzeiten im Sommer durch den intelligenten Einsatz von Aufbereitungsprodukten und andere Maßnahmen vermeiden können:
- Installieren eines Drucklufttrockners
Wirkung: Entfernt überschüssiges Wasser aus der Druckluft, insbesondere wenn diese heiß ist
- Wasserabscheider verwenden
Wirkung: Entfernt Wasser aus der Druckluft, meist als Teil einer Wartungseinheit
- Installation eines Kondensatablaufs
Wirkung: Abscheidung von freiem Kondenswasser, verstärkt im Sommer
- Abflüsse auf Kondensatfluss prüfen
Wirkung: Erhöht die Systemeffizienz bei hohen Temperaturen
- Kondensatsammelleitungen verwenden
Wirkung: sammelt geordnet Kondensat aus mehreren Geräten
- Einbau von Filtern
Wirkung: Filtern von Partikeln oder Öldämpfen aus der Druckluft
- Reinigen Sie den Filter
Wirkung: Verhindert Druckverlust und verbessert die Ergebnisse
- Belüftung des Kompressorraums
Wirkung: Schützt das System in den Sommermonaten vor Überhitzung
- Wechsel des Öls
Wirkung: Verbessert die Ölviskosität im Sommer
Die ganze Welt der Druckluftaufbereitungsprodukte von DF Druckluft-Fachhandel!
Der DF Druckluft-Fachhandel-Shop bietet Ihnen eine breite Palette von Produkten zur Druckluftaufbereitung. Je nach Anwendung und Druckluftbedarf ist eine bestimmte Art der Aufbereitung geeignet. Für Außenanwendungen ist die Aufbereitung durch Adsorptionstrockner unabdingbar. Für besonders saubere Luft ist eine Kombination aus Druckluftfilter, Adsorptionstrockner und Aktivkohleabsorber erforderlich. Druckluftfilter entfernen effektiv Staubpartikel, Wasser- und Öltröpfchen aus der Druckluft und verursachen nur einen geringen Druckabfall. Wir bieten auch Industriefilter, gebrauchte Filter und gebrauchte Kältetrockner an. Um bei der Kondensatentsorgung zu sparen, empfehlen wir auch spezielle Öl-Wasser-Trennsysteme. Hier sehen Sie unser Angebot auf einen Blick:
- Kältetrockner
- Industrie-Druckluftfilter Shop
- Drucklufttanks
- Absorptionstrockner
- Aktivkohle / Öldampfabsorber
- Ersatzteile und Verschleißteile
- Hochdruckschläuche - Verbindungsschläuche
- Kondensatableiter
- Membrantrockner
- Öl-Wasserabscheider
- Andere Beko-Produkte
Behandlung für höchste Ansprüche: alles beginnt mit dem richtigen Kältetrockner
Je wärmer die Luft ist, desto mehr Wasserpartikel kann sie aufnehmen. Um die Feuchtigkeit aus der Druckluft zu entfernen, muss die heiße, energiereiche Luft daher abgekühlt werden. Wenn die Temperatur sinkt, kondensiert der Wasserdampf in der Druckluft und entweicht als flüssiges Wasser, als Kondensat. Um diese Kühlung zu erreichen, werden Kältetrockner eingesetzt. Je nach Qualität der Druckluft, die für Ihre Anwendung benötigt wird, muss die Luft auf einen bestimmten Drucktaupunkt abgekühlt werden, um einen möglichst geringen Wassergehalt zu gewährleisten. Wir empfehlen Kältetrockner mit niveaugesteuerten Kondensatableitern und unterstützen Sie gerne bei der Auslegung und Auswahl des richtigen Kältetrockners.
Kältetrockner für jeden Geldbeutel: Verarbeitungsgeräte müssen nicht immer neu sein!
Obwohl die Druckluftaufbereitung für die richtige Druckluftqualität unerlässlich ist, möchte nicht jedes Unternehmen gleich in einen neuen Kältetrockner investieren. In diesem Fall bieten wir im DF Druckluft-Fachhandel-Shop auch gebrauchte Geräte verschiedener Marken an: Die Trockner überzeugen durch ihr junges Baujahr und ihren hervorragenden Zustand. Oft handelt es sich um Vorführgeräte. Entdecken Sie unsere große Auswahl an gebrauchten Kältetrocknern. Außerdem sind die meisten Trockner bereits mit einem Kondensatablauf ausgestattet!
Behandlung für Fachleute: Wie wird die Qualität der Druckluft eingestuft?
Damit Anlagen und Maschinen zuverlässig und sicher arbeiten können, definiert und klassifiziert die Norm ISO 8573-1:2010 bestimmte Anforderungen an die verwendete Druckluft. Diese Anforderungen werden in Druckluftqualitätsklassen in Form einer dreistelligen Zahl eingeteilt. Anhand der Druckluftklasse werden die für die Druckluftaufbereitung verwendeten Komponenten ausgewählt. Wo können Sie die Klassifizierung Ihrer Anlage finden? In der Regel findet sich die Nummer in der Dokumentation der Maschine oder ist direkt beim Hersteller hinterlegt.
Haben Sie noch Fragen? Schreiben Sie uns über unser Kontaktformular.
