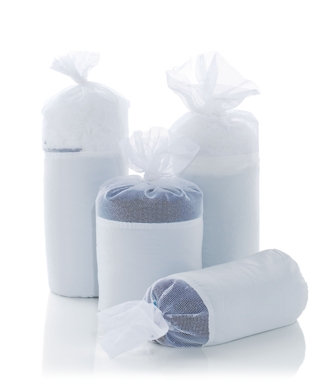

Aktivkohle F-ATC-AP 8 Füllung für ATC-APN 8 | ATC-AP 8
Druckluftbehälter 10 lt, 11 bar, Stahl lackiert, AD 2000, Rot (RAL 3009, 2-K)
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)10Betriebsdruck (bar)0 - 11Ø (mm)206Länge (mm)355Anschlüsse (IG)2 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 10BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht6 kg / Stk.
Druckluftbehälter 90 lt, 11 bar, Stahl lackiert, AD 2000, Rot (RAL 3009, 2-K)
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur in blau erhältlich, **grundiertWeitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)90Betriebsdruck (bar)0 - 11Ø (mm)350Länge (mm)1.026Anschlüsse (IG)3 x G 1/2, 2 x G 2"Temperaturbereich (°C)-40 bis +100Gewicht31 kg / Stk.
Aktivkohle F-ATC-AP 3 Füllung für ATC-APN 3 | ATC-AP 3
Testglas für Probennahme für Öl-Wasser-Trenner
Anwendung:Durch Farbumschlag zeigt das Öl-Testpapier zuverlässig den Restölgehalt des zu überprüfenden Kondensats an und informiert somit über durchzuführende Wartungsarbeiten, bzw. Filterwechsel.Weitere Eigenschaften:AusführungTestglas für ProbennahmeGewicht110 g / Stk.
Atlas Copco Hochleistung-Koaleszenzfilter PD 300+ (inPASS)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter PD 300+ inPASS (G2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus- Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter PD 300+ inPASS (G2): Durchflussleistung max (l/min) *18000Durchflussleistung max (m3/h) *1080Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,01Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)2 Gewicht (kg)10,25Gehäusegröße300Maße (mm)Zeichnung siehe Foto obenBreite B = 222Länge A = 898* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
CLEARPOINT 3E Filter Typ S050 Druckluft-Superfeinfilter mit BEKOMAT Kondensatableiter (mit Filterman
Sehr niedriger Differenzdruck bei otimaler AbscheideeffizienzLeistungsoptimiert bis 30% höherer VolumenstromValidiert nach ISO 12500-1 und 3Mit BEKOMAT 20/ BEKOMAT 20 FM ( Filtermanagement) oder schwimmerableiterMax. Betriebstemperatur: 60°CMax. Betriebsdruck: 16 bar[ü]Filter für Erdgas(CNG) auf AnfrageCLEARPOINT 3E (C-N)S040S050S055S075M010M012Anschluss 3/8"(1/2")**1/2"1/2"3/4"(1")**1"1"Volumenstrom 7 bar [ü]*(m³/h) leistungsorientiert4685130195260325Volumenstrom 7 bar [ü]*(m³/h) energieoptimiert3565100150200250Breite(mm)757575100100100B (mm)282828343434Gesamtlänge (mm)395425480495565600Gehäuselänge (mm)180210265280350385Bodenabstand (mm)150150150150150150Volumen (l)0,250,310,420,871,121,26Gewicht (kg)0,750,851,21,72,12,2Kategorie nach PED97/23/EC Fluidgruppe 2------Bestell-Nr. Filter mit Schwimmer S040(Typ)WFS050(Typ)WFS055(Typ)WFS075(Typ)WFM010(Typ)WFM012(Typ)WFBestell-Nr. Filter mit BEKOMAT 20 FMS040(Typ)WTS050(Typ)WTS055(Typ)WTS075(Typ)WTM010(Typ)WTM012(Typ)WTTypCGFSNFeststoffpartikel Klasse nach DIN ISO 8573-143211Erreichbare Klasse nach DIN ISO 8573-14.-4.3.-3-2.-2.1.-1.1.-1.Ölaerosolgehalt bei 20°C, 1 bar [a] - Einstrittseite(mg/m³)2010522Ölaerosolgehalt bei 20°C, 1 bar [a] - Austrittseite (mg/m³)510,10,010,005Differenzdruck bar (nass gesättigt)0,050,120,150,2>0,2Anfangsdifferenzdruck bar (trocken)0,030,040,050,060,08
Gummi-Metall-Puffer beidseitig mit Innengewinde M 10 (8 tief), D= 50 - H= 30 mm
Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit InnengewindeØ D (mm)50Höhe (mm)30GewindeM 10 (8 tief)Gewicht125 g / Stk.
Gummi-Metall-Puffer beidseitig mit Innengewinde M 8 (8 tief), D= 30 - H= 25 mm
Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit InnengewindeØ D (mm)30Höhe (mm)25GewindeM 8 (8 tief)Gewicht42 g / Stk.
BEKO Ersatzteil BEKOMAT 12 Ventilanbauteile kmpl. 2000052
Bitte beachten Sie, dass es eine Änderung bei Material 2000052 gab. In diesem Set ist nur noch der Steuerluftdeckel für die BEKOMATen ab Seriennummer 12997798 enthalten (aktueller Lieferumfang ist im beigefügten Beipackzettel -siehe Anhang- zu sehen). Den alten Steuerluftdeckel bieten wir leider nicht mehr an. Sofern eine Beschädigung an einem alten Steuerluftdeckel, bei einem BEKOMATen 12 – 14 vor Seriennummer 12997798 vorliegt, muss die komplette Ventileinheit getauscht werden.
Atlas Copco Öl-Wasser-Trenner OSC 170 CLAY
Atlas Copco ÖL-Wasser-TrennerOSC 170 CLAY Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto Synthetic Fluid Xtend Duty, Roto-Foodgrade Fluid Technische DatenVolumenstrommit Trocknern und Filternmax.170l/s min.83l/sVolumenstromohne Trocknern und Filternmax.213l/s min.114l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 490/396/576mmNettogewicht 13,1kgAnschlüsseKondensatzulauf2 3/4" Wasserablauf3/4" Testanschluss1/4"
CLEARPOINT 3E Filter Typ S040 Druckluft-Superfeinfilter mit Schwimmer
Sehr niedriger Differenzdruck bei otimaler AbscheideeffizienzLeistungsoptimiert bis 30% höherer VolumenstromValidiert nach ISO 12500-1 und 3Mit BEKOMAT 20/ BEKOMAT 20 FM ( Filtermanagement) oder schwimmerableiterMax. Betriebstemperatur: 60°CMax. Betriebsdruck: 16 bar[ü]Filter für Erdgas(CNG) auf AnfrageCLEARPOINT 3E (C-N)S040S050S055S075M010M012Anschluss 3/8"(1/2")**1/2"1/2"3/4"(1")**1"1"Volumenstrom 7 bar [ü]*(m³/h) leistungsorientiert4685130195260325Volumenstrom 7 bar [ü]*(m³/h) energieoptimiert3565100150200250Breite(mm)757575100100100B (mm)282828343434Gesamtlänge (mm)395425480495565600Gehäuselänge (mm)180210265280350385Bodenabstand (mm)150150150150150150Volumen (l)0,250,310,420,871,121,26Gewicht (kg)0,750,851,21,72,12,2Kategorie nach PED97/23/EC Fluidgruppe 2------Bestell-Nr. Filter mit Schwimmer S040(Typ)WFS050(Typ)WFS055(Typ)WFS075(Typ)WFM010(Typ)WFM012(Typ)WFBestell-Nr. Filter mit BEKOMAT 20 FMS040(Typ)WTS050(Typ)WTS055(Typ)WTS075(Typ)WTM010(Typ)WTM012(Typ)WTTypCGFSNFeststoffpartikel Klasse nach DIN ISO 8573-143211Erreichbare Klasse nach DIN ISO 8573-14.-4.3.-3-2.-2.1.-1.1.-1.Ölaerosolgehalt bei 20°C, 1 bar [a] - Einstrittseite(mg/m³)2010522Ölaerosolgehalt bei 20°C, 1 bar [a] - Austrittseite (mg/m³)510,10,010,005Differenzdruck bar (nass gesättigt)0,050,120,150,2>0,2Anfangsdifferenzdruck bar (trocken)0,030,040,050,060,08
DF-Industrie-Aktivkohlefilter APF73 CA G1/2 Durchfluss 90 m³/h
Gummi-Metall-Puffer beidseitig mit Innengewinde M 6 (6 tief), D= 20 - H= 20 mm
Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit InnengewindeØ D (mm)20Höhe (mm)20GewindeM 6 (6 tief)Gewicht17 g / Stk.
Druckluftbehälter 2,5 lt, 11 bar, Stahl lackiert, BHL 2,5/11 P4
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)2,5Betriebsdruck (bar)0 - 11Ø (mm)160Länge (mm)175Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht1,5 kg / Stk.
DF-Wandhalterung für Filter APF113 - APF133 inkl. Verbindungsset für 3 Filter WHE3-APF-L
Filterelement zu Mikrofilter Typ FC 85
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 25 (m³/h)/bar Volumenstrom 414 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Druckluft-Adsorptionstrockner ATK-APN 4
Was ist Druckluftaufbereitung?
Druckluftaufbereitungsprodukte werden, wie der Name schon sagt, zur Aufbereitung von Druckluft eingesetzt. Schmutzpartikel können aus der Druckluft herausgefiltert, der Feuchtigkeitsgehalt reduziert und der Restölgehalt minimiert werden. Darüber hinaus kann Wasser im Druckluftsystem in Form von Kondensat an verschiedenen Stellen aufgefangen und in bestimmte Bestandteile getrennt werden. Das Ziel der Druckluftaufbereitung ist es, eine möglichst trockene, saubere oder sogar sterile Druckluftqualität zu erreichen. Dadurch werden Leckagen, Korrosion, Verschmutzung und Rost im Druckluftsystem verhindert. Darüber hinaus spart eine gezielte Aufbereitung unnötige Wartungskosten und entspricht den Anforderungen der jeweiligen Anlage oder Anwendung.
Aufbereitungsprodukte nutzen: So bereiten Sie Ihre Anlage auf den Sommer vor!
Heiße Sommer können für Druckluftsysteme ein Problem darstellen. Der Grund: Hohe Temperaturen erhöhen die Luftfeuchtigkeit und lassen überschüssige Feuchtigkeit im System zurück, wenn es am Abend schnell abkühlt. Die Folge ist, dass sich Wasser im System, in den Leitungen und in den nachgeschalteten Geräten absetzt, was zu Schäden und Produktionsausfällen führt. Gleichzeitig erhöht eine hohe Außentemperatur die Temperatur der Kompressoren, was zu Überhitzung und Ausfällen führen kann. Wenn Sie also hohe Wartungskosten und lästige Ausfallzeiten vermeiden wollen, ist es am besten, wenn Sie im Vorfeld Vorkehrungen treffen. Hier finden Sie nützliche Tipps, wie Sie kostspielige Ausfallzeiten im Sommer durch den intelligenten Einsatz von Aufbereitungsprodukten und andere Maßnahmen vermeiden können:
- Installieren eines Drucklufttrockners
Wirkung: Entfernt überschüssiges Wasser aus der Druckluft, insbesondere wenn diese heiß ist
- Wasserabscheider verwenden
Wirkung: Entfernt Wasser aus der Druckluft, meist als Teil einer Wartungseinheit

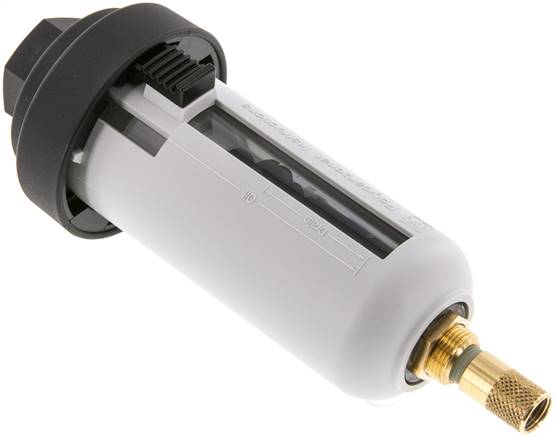

- Installation eines Kondensatablaufs
Wirkung: Abscheidung von freiem Kondenswasser, verstärkt im Sommer
- Abflüsse auf Kondensatfluss prüfen
Wirkung: Erhöht die Systemeffizienz bei hohen Temperaturen

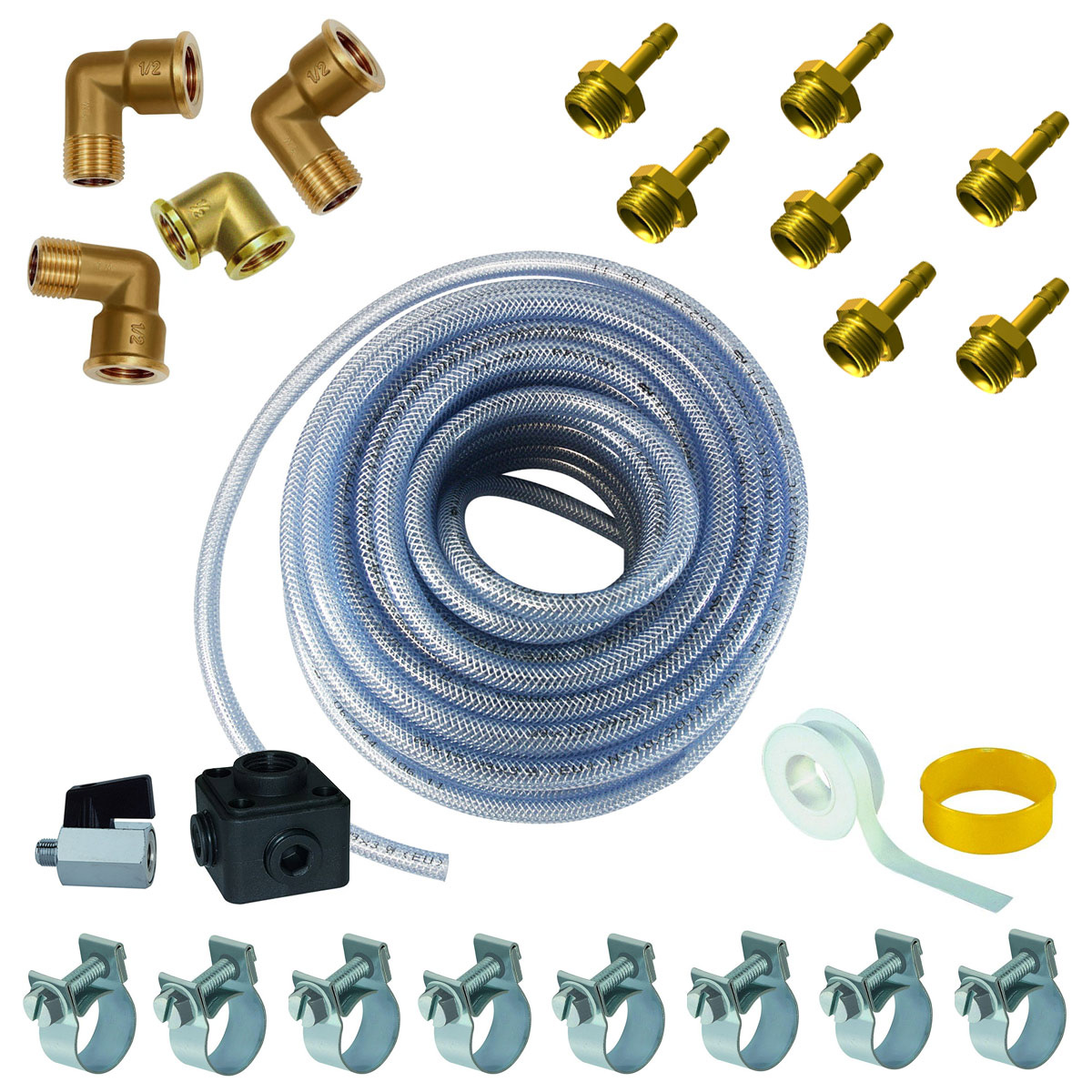

- Kondensatsammelleitungen verwenden
Wirkung: sammelt geordnet Kondensat aus mehreren Geräten
- Einbau von Filtern
Wirkung: Filtern von Partikeln oder Öldämpfen aus der Druckluft
- Reinigen Sie den Filter
Wirkung: Verhindert Druckverlust und verbessert die Ergebnisse
- Belüftung des Kompressorraums
Wirkung: Schützt das System in den Sommermonaten vor Überhitzung
- Wechsel des Öls
Wirkung: Verbessert die Ölviskosität im Sommer
Die ganze Welt der Druckluftaufbereitungsprodukte von DF Druckluft-Fachhandel!
Der DF Druckluft-Fachhandel-Shop bietet Ihnen eine breite Palette von Produkten zur Druckluftaufbereitung. Je nach Anwendung und Druckluftbedarf ist eine bestimmte Art der Aufbereitung geeignet. Für Außenanwendungen ist die Aufbereitung durch Adsorptionstrockner unabdingbar. Für besonders saubere Luft ist eine Kombination aus Druckluftfilter, Adsorptionstrockner und Aktivkohleabsorber erforderlich. Druckluftfilter entfernen effektiv Staubpartikel, Wasser- und Öltröpfchen aus der Druckluft und verursachen nur einen geringen Druckabfall. Wir bieten auch Industriefilter, gebrauchte Filter und gebrauchte Kältetrockner an. Um bei der Kondensatentsorgung zu sparen, empfehlen wir auch spezielle Öl-Wasser-Trennsysteme. Hier sehen Sie unser Angebot auf einen Blick:
- Kältetrockner
- Industrie-Druckluftfilter Shop
- Drucklufttanks
- Absorptionstrockner
- Aktivkohle / Öldampfabsorber
- Ersatzteile und Verschleißteile
- Hochdruckschläuche - Verbindungsschläuche
- Kondensatableiter
- Membrantrockner
- Öl-Wasserabscheider
- Andere Beko-Produkte
Behandlung für höchste Ansprüche: alles beginnt mit dem richtigen Kältetrockner
Je wärmer die Luft ist, desto mehr Wasserpartikel kann sie aufnehmen. Um die Feuchtigkeit aus der Druckluft zu entfernen, muss die heiße, energiereiche Luft daher abgekühlt werden. Wenn die Temperatur sinkt, kondensiert der Wasserdampf in der Druckluft und entweicht als flüssiges Wasser, als Kondensat. Um diese Kühlung zu erreichen, werden Kältetrockner eingesetzt. Je nach Qualität der Druckluft, die für Ihre Anwendung benötigt wird, muss die Luft auf einen bestimmten Drucktaupunkt abgekühlt werden, um einen möglichst geringen Wassergehalt zu gewährleisten. Wir empfehlen Kältetrockner mit niveaugesteuerten Kondensatableitern und unterstützen Sie gerne bei der Auslegung und Auswahl des richtigen Kältetrockners.
Kältetrockner für jeden Geldbeutel: Verarbeitungsgeräte müssen nicht immer neu sein!
Obwohl die Druckluftaufbereitung für die richtige Druckluftqualität unerlässlich ist, möchte nicht jedes Unternehmen gleich in einen neuen Kältetrockner investieren. In diesem Fall bieten wir im DF Druckluft-Fachhandel-Shop auch gebrauchte Geräte verschiedener Marken an: Die Trockner überzeugen durch ihr junges Baujahr und ihren hervorragenden Zustand. Oft handelt es sich um Vorführgeräte. Entdecken Sie unsere große Auswahl an gebrauchten Kältetrocknern. Außerdem sind die meisten Trockner bereits mit einem Kondensatablauf ausgestattet!
Behandlung für Fachleute: Wie wird die Qualität der Druckluft eingestuft?
Damit Anlagen und Maschinen zuverlässig und sicher arbeiten können, definiert und klassifiziert die Norm ISO 8573-1:2010 bestimmte Anforderungen an die verwendete Druckluft. Diese Anforderungen werden in Druckluftqualitätsklassen in Form einer dreistelligen Zahl eingeteilt. Anhand der Druckluftklasse werden die für die Druckluftaufbereitung verwendeten Komponenten ausgewählt. Wo können Sie die Klassifizierung Ihrer Anlage finden? In der Regel findet sich die Nummer in der Dokumentation der Maschine oder ist direkt beim Hersteller hinterlegt.
