Sicherheits-Schnellkupplung (NW7,2) R 1/4"(AG), Standard
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenR 1/4"AusführungStandardtatsächliche Nennweite (mm)7,8Betriebsdruck (bar)0 - 12Gewicht140 g / Stk.
Schrägsitz-Absperrventil, Rp 2", PN 10, Messing, DVGW, mit Entleerung
Werkstoffe:Gehäuse und Oberteil: Messing, Dichtung Spindel: EPDM, Dichtsitz: EPDM (G2-1/2" & G 3": PTFE), Handrad: Polyamid glasfaserverstärktTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser, Trinkwasser, neutrale FlüssigkeitenVorteile:•bis G 2" totraumfreie AusführungWeitere Eigenschaften:Ausführungmit EntleerungGRp 2"DN (mm)50L (mm)150PN (bar)0 bis 10H (mm)236R (mm)80ErsatzhandradMUA 20 SS RADGewicht1,9 kg / Stk.

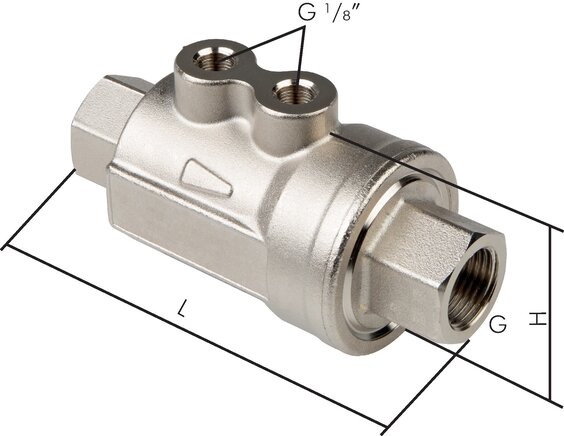

Sperrventil, doppeltwirkend, FKM-Dichtung (-20°C bis max. +150°C), G 1/2", Messing
Werkstoffe: Gehäuse und Kolben: Messing vernickelt, Dichtungen: NBR Temperaturbereich: -20°C bis max. +80°C, mit FKM-Dichtung bis max. +150°C Betriebsdruck: -0,95 bis 10 bar Steueranschluss: NAMUR & 2 x G 1/8" (IG) Medien: Wasser, Öl, Druckluft, Vakuum (max. -0,95 bar) Optional: FKM-Dichtung (-20°C bis max. +150°C) -V, magnetischer Endschalter -EB, ATEX-Zulassung II 2GD -EX ***Ein Namur-Adapter wird benötigt (nicht im Lieferumfang enthalten) Vorteile: •Durchfluss wie bei pneumatisch angetriebenem Kugelhahn, •kurze Schaltzeiten, •kompakte Bauform, •Einbaulage beliebig, •sehr günstiger Preis Weitere Eigenschaften: Werkstoff Messing Ausführung doppeltwirkend, FKM-Dichtung (-20°C bis max. +150°C) G G 1/2" DN (mm) 15 L (mm) 112 H (mm) 60 Temperaturbereich (°C) -20 bis +150 Steuerdruck (bar) 3 - 8 Dichtungssets (NBR) VIP 12 REP-NBR Dichtungssets (FKM) VIP 12 REP-FKM Gewicht 1 kg / Stk.
3/2-Wege Magnetventil, G 1/8", 24 V=, Federrückstellung (NO)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NO)Steuerspannung24 V=GewindeG 1/8"Hand-NotbetätigungjaNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht140 g / Stk.
Storz-Kupplung 25-D, DN25-PN16 (DIN), Aluminium (geschmiedet)
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.*Flansch Stahl verzinktWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe25-DKnaggenabstand (mm)31DNDN25-PN16 (DIN)Temperaturbereich (°C)-40 bis +110Gewicht500 g / Stk.
2/2-Wege Messing-Magnetventil G 1/4" 12 V= Eco (NO)
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung12 V=Funktionstromlos geöffnet (NO)GewindeG 1/4"DichtungenFKMBetriebsdruck (bar)0 - 8DN (mm)3L (mm)39kv-Wert* (L/min)3,2MagnetspuleZMedientemperatur (°C)-10 bis +130Gewicht310 g / Stk.
MULTIFIX Anfahrventil, G 1/4", Multifix 1
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBRMedien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +60°CVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Anwendung:Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.Eingangsdruck:2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Achtung:Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!Weitere Eigenschaften:BaureiheMultifix 1GewindeG 1/4"Durchfluss (L/min)1000H (mm)54H1 (mm)27L (mm)48BefestigungswinkelW 1KoppelpaketKP 1Eingangsdruck (bar)2 - 16Gewicht330 g / Stk.
Winkel-Steckanschluss 8mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:D (mm)8Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht23 g / Stk.
Druckregler G 3/8", 0,5 - 10 bar, Baureihe Standard 2
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 2GewindeG 3/8"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)2100Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 16H (mm)151H1 (mm)33L (mm)70BefestigungswinkelBW 20Gewicht850 g / Stk.
PA-Spiralschlauch G 1/2"-15 x 12 mm, 5,0 mtr. Arbeitslänge, schwarz
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbeschwarzWickel Ø innen (mm)150NormDIN 73378 & DIN 74324Gewicht900 g / Stk.
TÜV-Sicherheitsventil G 3/4" (DN10), 16,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Ansprechdruck (bar)16,00Abblasleistung* (m3/h)690,00H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 16 barGewicht300 g / Stk.
T-Steckanschluss G 3/8"-10mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 3/8"D (mm)10Betriebsdruck (bar)-0,95 bis 16Gewicht20 g / Stk.
Kamlock-Stecker (A) Rp 1"(IG), Aluminium
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffAluminiumGewindeRp 1"DN (mm)25 (1)Stecker Ø (mm)36,7PN (bar)18Gewicht60 g / Stk.
Gerade Schneidringverschr. G 3/4"-16 S (M24x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen16 S (M24x1,5)EinschraubgewindeG 3/4"Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht230 g / Stk.
PUR-Spiralschlauch 6 x 4 mm, blau, 8,0 mtr. Arbeitslänge
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:Arbeitslänge (m)8,0Schlauch Ø außen x innen (mm)6 x 4Wickel Ø innen (mm)30Gewicht155 g / Stk.
FUTURA Präzisionsdruckregler, G 3/8", 0,1 - 1bar, BG 2, mit durchgehender Druckversorgung
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 42x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 3/8": 4500 l/min, G 1/2": 5200 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 3/8") ist gegenüber dem Manometer angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**Gewinde EingangG 3/8"Gewinde AusgangG 3/8"Druckregelbereich (bar)0,1 - 1Manometeranzeige (bar)0 - 1,6BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)max. 16Gewicht550 g / Stk.
Einstellb. Schneidringverschr. G 1"-25 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)25 SEinschraubgewindeG 1"Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht500 g / Stk.
Kombigriff-gelb, Größe 3, Knebel (Aluminium lackiert)
*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbegelbAusführungKnebel (Aluminium lackiert)Kombigröße3Gewicht16 g / Stk.
Schlauchnippel,60°-Dichtkegel,21 - 22mm f. M 30 x 1,5 -G 1"
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)20Schlauch Ø innen (mm)21 - 22für Gewinde metrischM 30 x 1,5für Gewinde zölligG 1"Bund Ø hinter Dichtkegel (mm)24,0passende Überwurfmutter (metrisch)830 2000passende Überwurfmutter (zöllig)834 2520Gewicht44 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 35,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)35,00Abblasleistung* (m3/h)1.466,20H95h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 35 barGewicht250 g / Stk.
18mm Gelenkbolzenschelle, 29 - 31mm, 1.4301 (W4)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)29 - 31Bandbreite (mm)18Gewicht36 g / Stk.
5/2-Wege Magnetimpulsventil, G 1/8", 12 V=, NW 4
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 520: O, Steckergröße: 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=GewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2,5 - 10Leistungsaufnahme DC/AC (Anzug)4,2 WGewicht300 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
