Membrane MDR 3 für Condor Druckschalter
Membrane für Kompressor Typ »MDR3«Technische Daten:BeschreibungMembraneDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137
Condor Druckschalter Typ MDR 1/11 bar 216025
Condor Druckschalter Typ MDR 5/5 Sonderausführung mit Schutzart IP 65 G 1/2" Alu
Condor MDR-4 S/11 4-11 bar G 1/4" GBA BFAA 090A110 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Ersatzhaube Nema Druckschalter 400 V 100x63x90 DGKG460958
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht es zum Schneider Ersatzteilkatalog Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!! Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Druckschalter, Stahl verzinkt 50 - 200 bar (Öffner), G 1/4"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypÖffnerEinstellbereich (bar)50 - 200AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)300Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)56SchutzkappeDRSB SCHUTZKAPPEGewicht90 g / Stk.
Condor Zubehör Bausatz Betriebsstundenzähler MDR 3 H3-B 400V / 50Hz
Zur Fesstellung der Pumpen- oder Kompressorenlaufzeit kann der MDR mit einem Betriebsstundenzähler aus- oder nachgerüstet werden. Der Betriebsstundenzähler ist als Bausatz erhältlich und kann in 4 verschiedenen Stellungen, jeweils um 90° verdreht, an der Haube befestigt werden. Damit wird eine optimale Ablesemöglichkeit gewährleistet. Der Bausatz besteht aus einem Betriebsstundenzähler 400 V und einer gelochten MDR 3 Haube ohne Ein -Ausschalter. Technische Daten: Spannung 400 V / 50 Hz
Condor MDR 43/3 0,5-3 bar G 1/2" BAA BAAA xxxA020 XAA XXX
1 Schließer + 1 Öffner Druckbereiche bis 16 bar nach EN 60947 Flanschmaterial = Aluminium-Druckguss Technische Daten: Bemessungsisolationsspannung 500 V Bemessungsbetriebsspannung Ue 250 V Bemessungsbetriebsstrom le 8 A Bemessungsbetriebsstrom lthe 10 A Schaltstücklebensdauer (AC 15) > 1,5 x 105 Mechanische Lebensdauer > 1,5 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Berstdruck Pz >60 bar Zul. Medientemperatur Luft -30...+ 80°C Zul. Medientemperatur Wasser + 80 °C Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x 2,5 / 2,5mm2 Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x 2,5 / 2,5mm2 Schutzart nach EN 60529 IP 44
Bajonett-Druckschalter 1 - 10 bar (Schließer), G 1/4"
Werkstoffe:Körper: Stahl verzinkt, Dichtungen / Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 25 % vom eingestellten WertSchutzart:IP 67Elektrischer Anschluss:Bajonettkupplung DIN 72585 / ISO 15170 (Kontaktgröße 2,5 mm, 4-polig)Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser (nur Typ DRSIP)Vorteile:•Ideal für den Einsatz im Freien an Bau- oder Landmaschinen, da mit Bajonett-Kupplung eine Schutzart IP 67 erreicht wird.*bei 30 V DC, **Ansteuerung über Kolben, Dichtung: UR (Typ DRSIPS 150 und DRSIPO 150: NBR)Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)1 - 10AußengewindeG 1/4"Überdrucksicher bis (bar)300Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Gerätesteckdose (gerade)DRSIP STECKDOSEGerätesteckdose (abgewinkelt)DRSIP STECKDOSE 90Gewicht75 g / Stk.
Condor Druckschalter Typ MDR 3/10-RM G 1/2" Alu
Condor Druckschalter Typ MDR 5/8 K 212928
Druckschalter, Stahl verzinkt 10 - 100 bar (Wechsler), G 1/4"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypWechslerEinstellbereich (bar)10 - 100AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)300Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)50SchutzkappeDRSB SCHUTZKAPPEGewicht90 g / Stk.
Druckschalter 0,1 - 1 bar (Schließer), G 1/4" (AG)
Werkstoffe:Körper: Stahl verzinkt (Vakuumschalter: Messing), Membrane: NBR (Vakuumschalter: FKM), DRSS/ DRSO 150: Kolben 1.4305 mit NBR-DichtungTemperaturbereich:-30°C bis max. +100°C (Vakuumschalter -5°C bis max. +120°C)Rückschaltdifferenz:5 - 15 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Schraubklemmen (0,1 - 1 bar & Schließer 1 - 10 bar: Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8))Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, (bedingt auch für Wasser geeignet)Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)0,1 - 1GewindeG 1/4 (AG)WerkstoffStahl verzinktÜberdrucksicher bis (bar)300Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Elektrischer AnschlussFlachsteckverbinder 6,3x0,8 (AMP 6,3x0,8) (Steckfahne)SchutzkappeDRSS SCHUTZKAPPETemperaturbereich (°C)-30 bis +100Gewicht70 g / Stk.
Condor Druckschalter Typ MDR 1/6 Ausführung für Pumpen
Motorschutzrelais R3/20A für Condor Druckschalter MDR 3
Druckschalter, Stahl verzinkt 50 - 200 bar (Schließer), G 1/4"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)50 - 200AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)300Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)56SchutzkappeDRSB SCHUTZKAPPEGewicht90 g / Stk.
Condor Druckschalter MDR 1/11 EA 2,5 - 11 bar G 1/4 GBA AAEA 060A080 QDE XXX
Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: Ausführung für Kompressoren Bemessungsisolationsspannung 500V Motorschaltvermögen 4,0 kW Schaltstücklebensdauer >1x105 Mechanische Lebensdauer >5x105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2
Schutzkappe für Druck- schalter DRSS - DRSO Mini
Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:< 10 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Wasser, LuftWeitere Eigenschaften:AusführungSchutzkappeGewicht3.5 g / Stk.
Condor MDR-4 S/6 1,5-6 bar G 1/4" DBA BFAA 040A060 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Condor Druckschalter MDR 1/6 2,5 - 6 bar G1/4 St-Ü DTD BAEA 017A030 XDE XXX
Wechselstromausführung Schaltvermögen 4,0 kWmax. Ausschaltdruck 6 barinkl. Kabelverschraubung PG 11 Z/ZK2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Bemessungsisolationsspannung: 500 VMotorschaltvermögen (AC 3) Ue=240 V (1~): 4,0 kWSchaltstücklebensdauer (AC 3) Schaltspiele: > 1 x 10^5Mechanische Lebensdauer Schaltspiele: > 5 x 10^5Max. Schalthäufigkeit elektrisch Schaltspiele/h: 120Max. Schalthäufigkeit mechanisch Schaltspiele/h: 600Bemessungsbetriebsstrom Ie bei 240 V AC: 20ABerstdruck: > 35 barZul. Medientemperatur Luft: -5 bis +80 °CZul. Medientemperatur Wasser: +70 °CSchutzart nach EN 60529: IP 44Anschlussquerschnitte 1… feindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Anschlussquerschnitte 1… eindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Einsatzgebiete: Pumpen

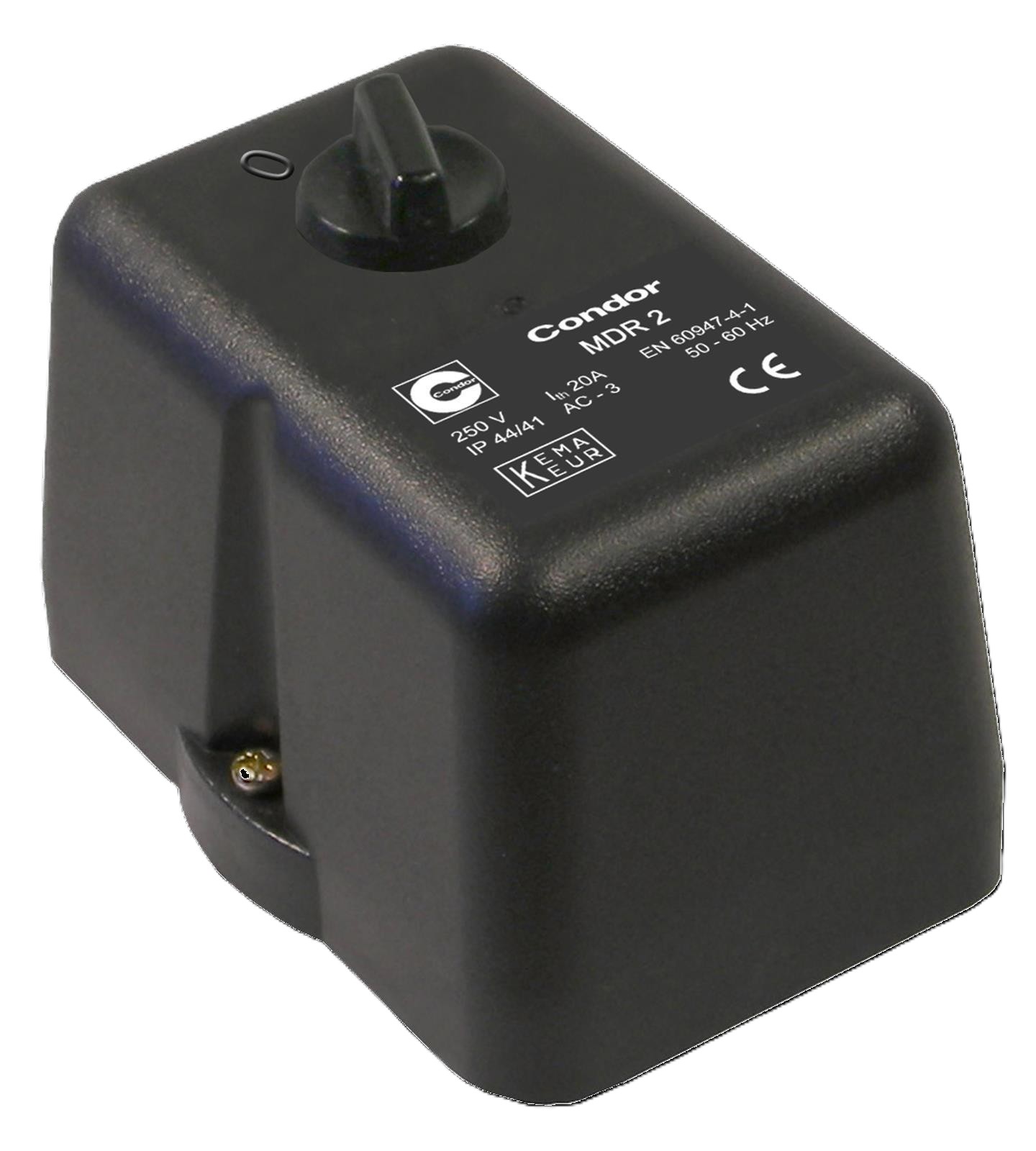

Condor Druckschalter Typ MDR 2/11
Wechselstromausführung Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar 2-polig (Öffner) nach EN 60947 Flansch 1/4" Druckbereich pAus in bar 4-12 bar
Druckschalter: Was ist das eigentlich?
Druckschalter sind Schalter mechanischer oder elektronischer Art, die durch eine Änderung des Drucks des jeweiligen Mediums betätigt werden. Durch diese Betätigung schalten die Druckschalter elektrische Motoren ein und aus. Zur Steuerung können gasförmige Stoffe, wie Druckluft, sowie flüssige Stoffe, wie z. B. Wasser, zum Einsatz kommen. Die praktischen Geräte findet man heute überwiegend im Bereich der Drucklufttechnik und werden dort als Kompressordruckschalter, Druckluft Druckschalter oder schlicht Schalter für Kompressoren bezeichnet. Auch im Bereich der Wassertechnik werden die praktischen Druckregler häufig verwendet – dort nennt man sie Wasserdruckschalter bzw. Druckschalter Hauswasserwerk. Grundsätzlich funktionieren beide Schaltertypen ähnlich: Geschaltet wird in Abhängigkeit des Drucks, der im Kessel oder Tank herrscht. Der Schalter übernimmt dabei die Funktion, dass ein unterer Druckwert nicht unterschritten wird und ein oberer Wert nicht überschritten wird. Ist dies im einen oder anderen Druckbereich der Fall, wird der Motor des Verdichters bzw. der Pumpe ein- oder ausgeschaltet.
Wie funktioniert ein Druckschalter?
Kompressor Druckschalter arbeiten nach einem einfachen mechanischen Prinzip: Mit steigendem Druck dehnt sich eine sog. Membran im Schalter bis zum oberen Schaltpunkt aus und öffnet über diesen Vorgang die Schaltkontakte. Der über den Druckschalter geschaltete Motor schaltet dann bei einem vordefinierten (Ausschalt-)Druck ab. Da die Membran über eine Feder mit einem Gegendruck konfrontiert ist, geht bei einem fallendem Druckwert die Ausdehnung zurück und schließt den Stromkreislauf wieder. Dies ist bei Erreichen des unteren Rückschaltpunktes der Fall und regelt, dass der Motor des Kompressors wieder eingeschaltet wird und sich der Behälter erneut füllt. Somit dient ein Kompressordruckschalter als Steuerzentrale für einen automatischen Ein- und Ausschaltbetrieb. Praktisch: Bei vielen Modellen lässt sich ein gewisser Ein- und Ausschaltdruck über die Feder voreinstellen. Die einstellbaren Werte sind je nach Druckschalter im jeweiligen Druckdiagramm einsehbar: Das Beispiel unten zeigt, dass bei einem Ausschaltdruck von 4 bar der Einschaltdruck zwischen 1,8 und 3,2 bar einstellbar ist.
Condor Druckschalter: Qualitätsdruckschalter mit einer riesigen Auswahl
- Leistungsdruckschalter für Wechselstrom: Condor MDR 1 | Condor MDR 11 | Condor MDR 2 | Condor MDR 21
- Leistungsdruckschalter für Drehstrom: Condor MDR 3 | Condor MDR 4 | Condor MDR 5
- Steuerdruckschalter: Condor MDR 43 | Condor MDR 53 | Condor MDR F | Condor MDR K
- Condor Druckschalter Übersicht: Typenübersicht für Condor Druckschalter
Das passende Motorschutzrelais finden: Umschlüsselung Condor Druckschalter
Nicht alle Druckschalter werden mit Motorschutzschalter geliefert – diese können als Zubehör separat mitbestellt werden. Die erste Tabelle unten zeigt, welche elektrische Stromstärke das Motorschutzrelais in Kombination mit der Motorleistung des Kompressors aufweisen sollte. Bei älteren Kompressordruckschaltern können veraltete Kennzeichnungen für die Druckstufe oder den Motorschutz vorhanden sein. Wenn Sie auf der Suche nach einem neuen Druckschalter oder Motorschutzrelais sind, können die römischen Zahlen bzw. Buchstaben auf Ihrem alten Druckschalter erste Hinweise auf die Motorleistung des Kompressors geben. Diese Angaben finden Sie in der zweiten Tabelle. Sie brauchen Hilfe? Bei Fragen zur Umschlüsselung und Auswahl der richtigen Artikel sind wir gerne für Sie da!
| Motorschutzrelais: | ||
|---|---|---|
| Motorleistung: | Stromstärke: | |
| 1,1 kW - 1,5 kW | --> | 2,4 - 4,2 Ampère |
| 2,2 kW - 3,0 kW | --> | 4,0 - 7,0 Ampère |
| 2,2 kW - 4,0 kW | --> | 6,1 - 10,3 Ampère |
| 5,5 kW - 7,5 kW | --> | 11 - 18 Ampère |
| Frühere Darstellung der Condor Druckschalter: | ||
|---|---|---|
| Druckstufe: | Motorschutz: | |
| I --> 5 bar | A --> 1,5 Ampère | |
| II --> 8 bar | B --> 2,45 Ampère | |
| III --> 11 bar | C --> 4,2 Ampère | |
| IV --> 16 bar | D --> 7,0 Ampère | |
| E --> 10,0 Ampère | ||
| F --> 14,0 Ampère | ||
| G --> 18,0 Ampère | ||
Druckschalter von anderen Herstellern und Sonderanfragen:
- Alternativen zum Markendruckschalter von Condor
- Anfragen für besondere Schalter-Typen oder größere Abnahmemengen
Der Allrounder für Druckluft und Wasser: Schalter für Kompressor und Pumpe
Wussten Sie schon? Es gibt Druckschalter, die flexibel für Luft und Wasser einsetzbar sind! Neben dem Einsatz in Kompressoren, sind die sogenannten „Wasserdruckschalter“ ideale Druckregler für die Steuerung von Pumpen-Motoren. Wer einen “Druckschalter Hauswasserwerk“ sucht, landet daher nicht selten beim Condor Druckschalter MDR 5/5, einem hochwertigen elektro-mechanischen Leistungsdruckschalter für Drehstrom. Wie bei allen Markendruckschaltern überzeugen hier die hochwertigen Materialien: Der Flansch ist aus massivem Alluminiumdruckguss gefertigt und die Membran aus strapazierfähigem NBR. Auch die Sicherheit kommt nicht zu kurz: Der Wasserdruckschalter ist in der Schutzklasse IP 54 eingruppiert. Praktisch: Im definierten Einstellbereich von 1,5 bar bis 5 bar ist der hochwertige Schalter individuell einstellbar. Der ideale Kompressor Schalter also für den automatischen Pumpen- oder Kompressorbetrieb! Sie suchen einen anderen Druckschalter für Ihr Hauswasserwerk? Dann schauen Sie gleich mal in unserer Kategorie für Wasserdruckschalter nach!
Egal, ob Sie einen Markenschalter suchen, eine günstige Alternative bevorzugen oder große Abnahmemengen planen: Wir helfen Ihnen weiter! Sie haben generelle Fragen zu Ihrem Druckschalter Kompressor oder sind auf der Suche nach Ersatzteilen? Kontaktieren Sie uns einfach per Kontaktformular. Wir kümmern uns sofort um Ihr Anliegen.
