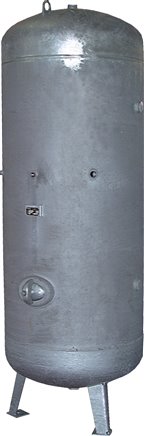

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)50Betriebsdruck (bar)11Ø (mm)276Höhe (mm)1.000Anschlüsse (IG)2 x Rp 3/4, 3 x Rp 1"Temperaturbereich (°C)-10 bis +50Gewicht22 kg / Stk.

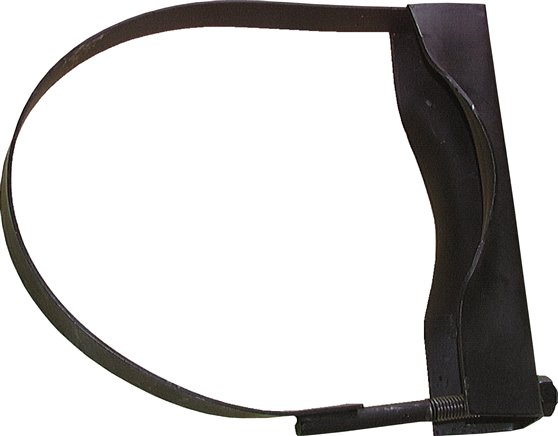

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungpulverbeschichtet in schwarz (RAL 9005)für Behälter-Ø (mm)206Beschreibung1 Stk. Behälterbefestigungsband für BHL 10/11***Temperaturbereich (°C)-40 bis +100Gewicht800 g / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)250Betriebsdruck (bar)16Ø (mm)500Höhe (mm)1.565Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht115 kg / Stk.

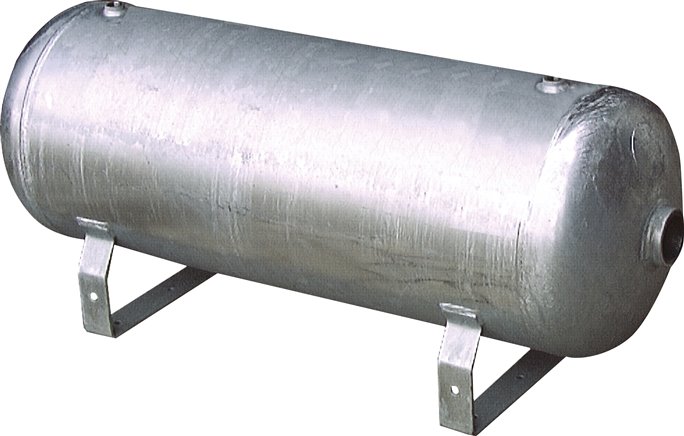

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)150Betriebsdruck (bar)16Ø (mm)450Länge (mm)1.100Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht90 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)900Behälter Ausführungstehend, verzinktDruck (bar)11Durchmesser Ø (mm)790Höhe gesamt (mm)2213Höhe bis Behälterboden (mm)200Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil3/8", 10,8 bar, 7237 l/minGewicht (kg)204Behälter Norm *CE* Einfacher Druckbehälter gemäss Norm 2014/29/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <20% bei 35°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL1250VL1550VL1700VL2000VL2300VL2600VL2900VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.00010.000Anschluss65658080100100100Volumenstrom 7 bar [ü]* (m³/h)1250155017002000230026002900Länge(mm)2300227023352360248025002520Tiefe(mm)70075075085085010001000Breite(mm)6807558058559059551005Aktivkohle (kg)130165180210245280310Gewicht(kg)355420500600670750820Kategorie nach PED97/23/EC l Fluidgruppe 2lVlVlVlVlVlVlVBestell-Nr.:4022365402335540211144020925402064340233564023305
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)150Betriebsdruck (bar)11Ø (mm)450Länge (mm)1.100Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht71 kg / Stk.
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL3400VL4200VL5000VL6000VL7000VL8200VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.000Anschluss100150150150150150Volumenstrom 7 bar [ü]* (m³/h)340042005000600070008200Länge(mm)254028102870293029703010Tiefe(mm)100011001250125014501450Breite(mm)105510301130122513451445Aktivkohle (kg)360440530635740870Gewicht(kg)92011201370163019302220Kategorie nach PED97/23/EC l Fluidgruppe 2IVIVIVIVIVIVBestell-Nr.:402221040233574020202402335840233604023361
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl grundiertInhalt (L)50Betriebsdruck (bar)11Ø (mm)276Höhe (mm)1.000Anschlüsse (IG)2 x Rp 3/4, 3 x Rp 1"Temperaturbereich (°C)-10 bis +50Gewicht22 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)750Betriebsdruck (bar)11Ø (mm)750Länge (mm)1.860Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht185 kg / Stk.
DRYPOINT RA/WC 870/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 870 m³/h Leistungsaufnahme 1,23 kW Druckverlust 0,13 bar Luftanschluss G2 1/2 BSP-F Höhe 1105 mm Breite 665 mm Tiefe 725 mm Gewicht 147 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 25 (G1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeW2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)750Betriebsdruck (bar)16Ø (mm)750Länge (mm)1.860Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht263 kg / Stk.

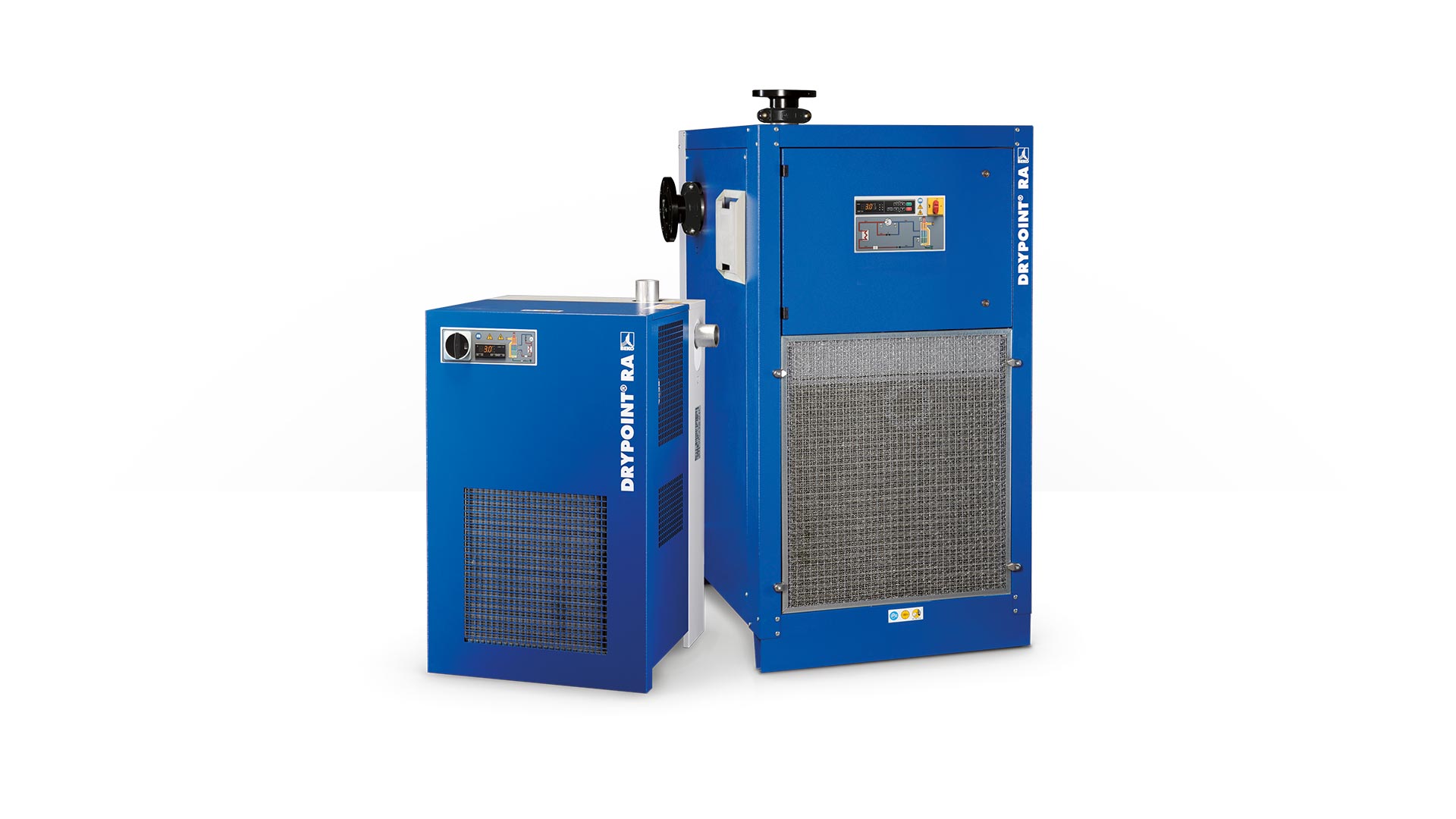

DRYPOINT RA/WC 960/WC - Druckluft-Kältetrockner wassergekühlt Ihr Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 960 m³/h Leistungsaufnahme 1,32 kW Druckverlust 0,15 bar Luftanschluss G2 1/2 BSP-F Höhe 1105 mm Breite 665 mm Tiefe 725 mm Gewicht 158 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)350Betriebsdruck (bar)11Ø (mm)550Höhe (mm)1.785Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht136 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)350Betriebsdruck (bar)16Ø (mm)550Länge (mm)1.630Anschlüsse (IG)2 x Rp 1/2, 2 x Rp 3/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht150 kg / Stk.
DRYPOINTRS 810 HP50/ACVolumenstrom (Nm³/h)810Leistungsaufnahme (kW)1,45Druckverlust (?p bar [ü])0,23Luftanschluss (Ø)G1 1/2" BSP-FHöhe (mm)1105Breite (mm)725625Tiefe (mm)665Gewicht (kg)156Bestell-Nr.BE-4020121
DRYPOINT RA870/AC-TACVolumenstrom (m³/h) 3°C870Leistungsaufnahme (kW)1,52Druckverlust (?p bar [ü])0,13Luftanschluss (Ø)G2 1/2" BSP-FHöhe (mm)1105Breite (mm)665625Tiefe (mm)725Gewicht (kg)150Bestell-Nr.BE-4017205
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)500Betriebsdruck (bar)16Ø (mm)600Länge (mm)1.780Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht185 kg / Stk.
DRYPOINT RA960/AC-TACVolumenstrom (m³/h) 3°C960Leistungsaufnahme (kW)1,73Druckverlust (?p bar [ü])0,15Luftanschluss (Ø)G 2 1/2" BSP-FHöhe (mm)1105Breite (mm)665625Tiefe (mm)725Gewicht (kg)161Bestell-Nr.BE-4017206
Was ist Druckluftaufbereitung?
Druckluftaufbereitungsprodukte werden, wie der Name schon sagt, zur Aufbereitung von Druckluft eingesetzt. Schmutzpartikel können aus der Druckluft herausgefiltert, der Feuchtigkeitsgehalt reduziert und der Restölgehalt minimiert werden. Darüber hinaus kann Wasser im Druckluftsystem in Form von Kondensat an verschiedenen Stellen aufgefangen und in bestimmte Bestandteile getrennt werden. Das Ziel der Druckluftaufbereitung ist es, eine möglichst trockene, saubere oder sogar sterile Druckluftqualität zu erreichen. Dadurch werden Leckagen, Korrosion, Verschmutzung und Rost im Druckluftsystem verhindert. Darüber hinaus spart eine gezielte Aufbereitung unnötige Wartungskosten und entspricht den Anforderungen der jeweiligen Anlage oder Anwendung.
Aufbereitungsprodukte nutzen: So bereiten Sie Ihre Anlage auf den Sommer vor!
Heiße Sommer können für Druckluftsysteme ein Problem darstellen. Der Grund: Hohe Temperaturen erhöhen die Luftfeuchtigkeit und lassen überschüssige Feuchtigkeit im System zurück, wenn es am Abend schnell abkühlt. Die Folge ist, dass sich Wasser im System, in den Leitungen und in den nachgeschalteten Geräten absetzt, was zu Schäden und Produktionsausfällen führt. Gleichzeitig erhöht eine hohe Außentemperatur die Temperatur der Kompressoren, was zu Überhitzung und Ausfällen führen kann. Wenn Sie also hohe Wartungskosten und lästige Ausfallzeiten vermeiden wollen, ist es am besten, wenn Sie im Vorfeld Vorkehrungen treffen. Hier finden Sie nützliche Tipps, wie Sie kostspielige Ausfallzeiten im Sommer durch den intelligenten Einsatz von Aufbereitungsprodukten und andere Maßnahmen vermeiden können:
- Installieren eines Drucklufttrockners
Wirkung: Entfernt überschüssiges Wasser aus der Druckluft, insbesondere wenn diese heiß ist
- Wasserabscheider verwenden
Wirkung: Entfernt Wasser aus der Druckluft, meist als Teil einer Wartungseinheit
- Installation eines Kondensatablaufs
Wirkung: Abscheidung von freiem Kondenswasser, verstärkt im Sommer
- Abflüsse auf Kondensatfluss prüfen
Wirkung: Erhöht die Systemeffizienz bei hohen Temperaturen
- Kondensatsammelleitungen verwenden
Wirkung: sammelt geordnet Kondensat aus mehreren Geräten
- Einbau von Filtern
Wirkung: Filtern von Partikeln oder Öldämpfen aus der Druckluft
- Reinigen Sie den Filter
Wirkung: Verhindert Druckverlust und verbessert die Ergebnisse
- Belüftung des Kompressorraums
Wirkung: Schützt das System in den Sommermonaten vor Überhitzung
- Wechsel des Öls
Wirkung: Verbessert die Ölviskosität im Sommer
Die ganze Welt der Druckluftaufbereitungsprodukte von DF Druckluft-Fachhandel!
Der DF Druckluft-Fachhandel-Shop bietet Ihnen eine breite Palette von Produkten zur Druckluftaufbereitung. Je nach Anwendung und Druckluftbedarf ist eine bestimmte Art der Aufbereitung geeignet. Für Außenanwendungen ist die Aufbereitung durch Adsorptionstrockner unabdingbar. Für besonders saubere Luft ist eine Kombination aus Druckluftfilter, Adsorptionstrockner und Aktivkohleabsorber erforderlich. Druckluftfilter entfernen effektiv Staubpartikel, Wasser- und Öltröpfchen aus der Druckluft und verursachen nur einen geringen Druckabfall. Wir bieten auch Industriefilter, gebrauchte Filter und gebrauchte Kältetrockner an. Um bei der Kondensatentsorgung zu sparen, empfehlen wir auch spezielle Öl-Wasser-Trennsysteme. Hier sehen Sie unser Angebot auf einen Blick:
- Kältetrockner
- Industrie-Druckluftfilter Shop
- Drucklufttanks
- Absorptionstrockner
- Aktivkohle / Öldampfabsorber
- Ersatzteile und Verschleißteile
- Hochdruckschläuche - Verbindungsschläuche
- Kondensatableiter
- Membrantrockner
- Öl-Wasserabscheider
- Andere Beko-Produkte
Behandlung für höchste Ansprüche: alles beginnt mit dem richtigen Kältetrockner
Je wärmer die Luft ist, desto mehr Wasserpartikel kann sie aufnehmen. Um die Feuchtigkeit aus der Druckluft zu entfernen, muss die heiße, energiereiche Luft daher abgekühlt werden. Wenn die Temperatur sinkt, kondensiert der Wasserdampf in der Druckluft und entweicht als flüssiges Wasser, als Kondensat. Um diese Kühlung zu erreichen, werden Kältetrockner eingesetzt. Je nach Qualität der Druckluft, die für Ihre Anwendung benötigt wird, muss die Luft auf einen bestimmten Drucktaupunkt abgekühlt werden, um einen möglichst geringen Wassergehalt zu gewährleisten. Wir empfehlen Kältetrockner mit niveaugesteuerten Kondensatableitern und unterstützen Sie gerne bei der Auslegung und Auswahl des richtigen Kältetrockners.
Kältetrockner für jeden Geldbeutel: Verarbeitungsgeräte müssen nicht immer neu sein!
Obwohl die Druckluftaufbereitung für die richtige Druckluftqualität unerlässlich ist, möchte nicht jedes Unternehmen gleich in einen neuen Kältetrockner investieren. In diesem Fall bieten wir im DF Druckluft-Fachhandel-Shop auch gebrauchte Geräte verschiedener Marken an: Die Trockner überzeugen durch ihr junges Baujahr und ihren hervorragenden Zustand. Oft handelt es sich um Vorführgeräte. Entdecken Sie unsere große Auswahl an gebrauchten Kältetrocknern. Außerdem sind die meisten Trockner bereits mit einem Kondensatablauf ausgestattet!
Behandlung für Fachleute: Wie wird die Qualität der Druckluft eingestuft?
Damit Anlagen und Maschinen zuverlässig und sicher arbeiten können, definiert und klassifiziert die Norm ISO 8573-1:2010 bestimmte Anforderungen an die verwendete Druckluft. Diese Anforderungen werden in Druckluftqualitätsklassen in Form einer dreistelligen Zahl eingeteilt. Anhand der Druckluftklasse werden die für die Druckluftaufbereitung verwendeten Komponenten ausgewählt. Wo können Sie die Klassifizierung Ihrer Anlage finden? In der Regel findet sich die Nummer in der Dokumentation der Maschine oder ist direkt beim Hersteller hinterlegt.
Haben Sie noch Fragen? Schreiben Sie uns über unser Kontaktformular.
