Druckluftaufbereitung: höchste Qualität mit Kältetrockner, Filter & Co.!

Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <20% bei 35°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL1250VL1550VL1700VL2000VL2300VL2600VL2900VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.00010.000Anschluss65658080100100100Volumenstrom 7 bar [ü]* (m³/h)1250155017002000230026002900Länge(mm)2300227023352360248025002520Tiefe(mm)70075075085085010001000Breite(mm)6807558058559059551005Aktivkohle (kg)130165180210245280310Gewicht(kg)355420500600670750820Kategorie nach PED97/23/EC l Fluidgruppe 2lVlVlVlVlVlVlVBestell-Nr.:4022365402335540211144020925402064340233564023305

DRYPOINT RA1300/AC-TACVolumenstrom (m³/h) 3°C1260Leistungsaufnahme (kW)2,55Druckverlust (?p bar [ü])0,21Luftanschluss (Ø)DN80-PN16Höhe (mm)1465Breite (mm)790625Tiefe (mm)1000Gewicht (kg)242Bestell-Nr.BE-4017215

DRYPOINT RA80/AC HTVolumenstrom (Nm³/h)486Leistungsaufnahme (kW)1,65Druckverlust (?p bar [ü])0,29Luftanschluss (Ø)G2" BSP-FHöhe (mm)1500Breite (mm)710625Tiefe (mm)775Gewicht (kg)132Bestell-Nr.BE-4022826

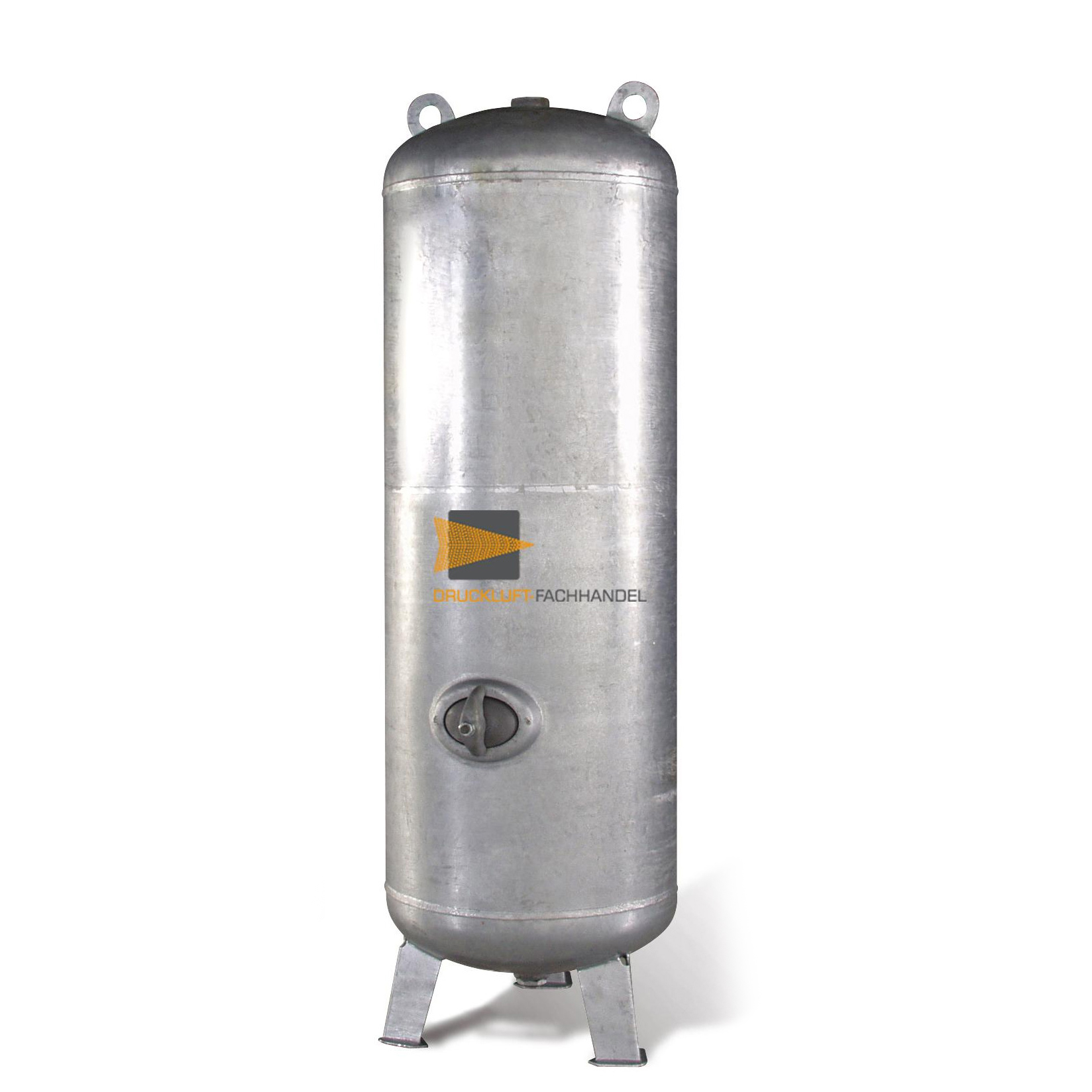

Druckluftbehälter / 270 Liter / 11 bar / stehend / verzinktDruckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig. Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.Die Reinigung, Wartung und Behälterprüfung geht dank groß dimensionierter Hand-/ bzw. Mannlöcher schneller vor sich und erhöht damit die Wirtschaftlichkeit.Bescheinigung für Bau- und Druckluftprüfung sowie Herstellerbescheinigung liegen bei.Technische Daten: Behältervolumen 270 Liter Zulässiger Höchstüberdruck 11 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 4 x Rp 1/2'', 5 x Rp 1'' Höhe 1795 mm Durchmesser 500 mm Gewicht 103 kg Regelwerk AD 2000

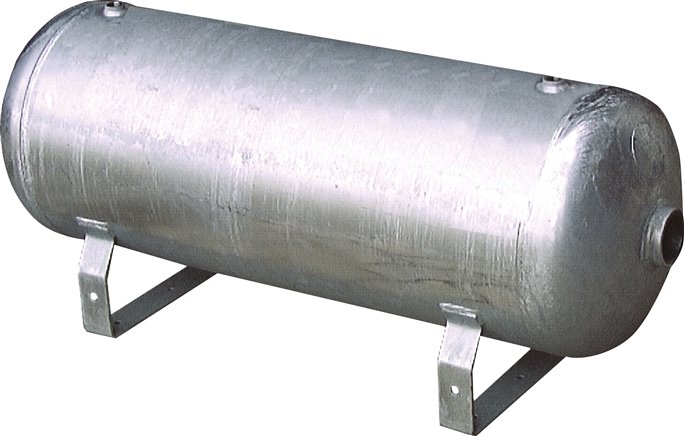

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)500Betriebsdruck (bar)11Ø (mm)600Länge (mm)1.780Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht158 kg / Stk.

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1000Betriebsdruck (bar)11Ø (mm)800Länge (mm)2.120Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht273 kg / Stk.

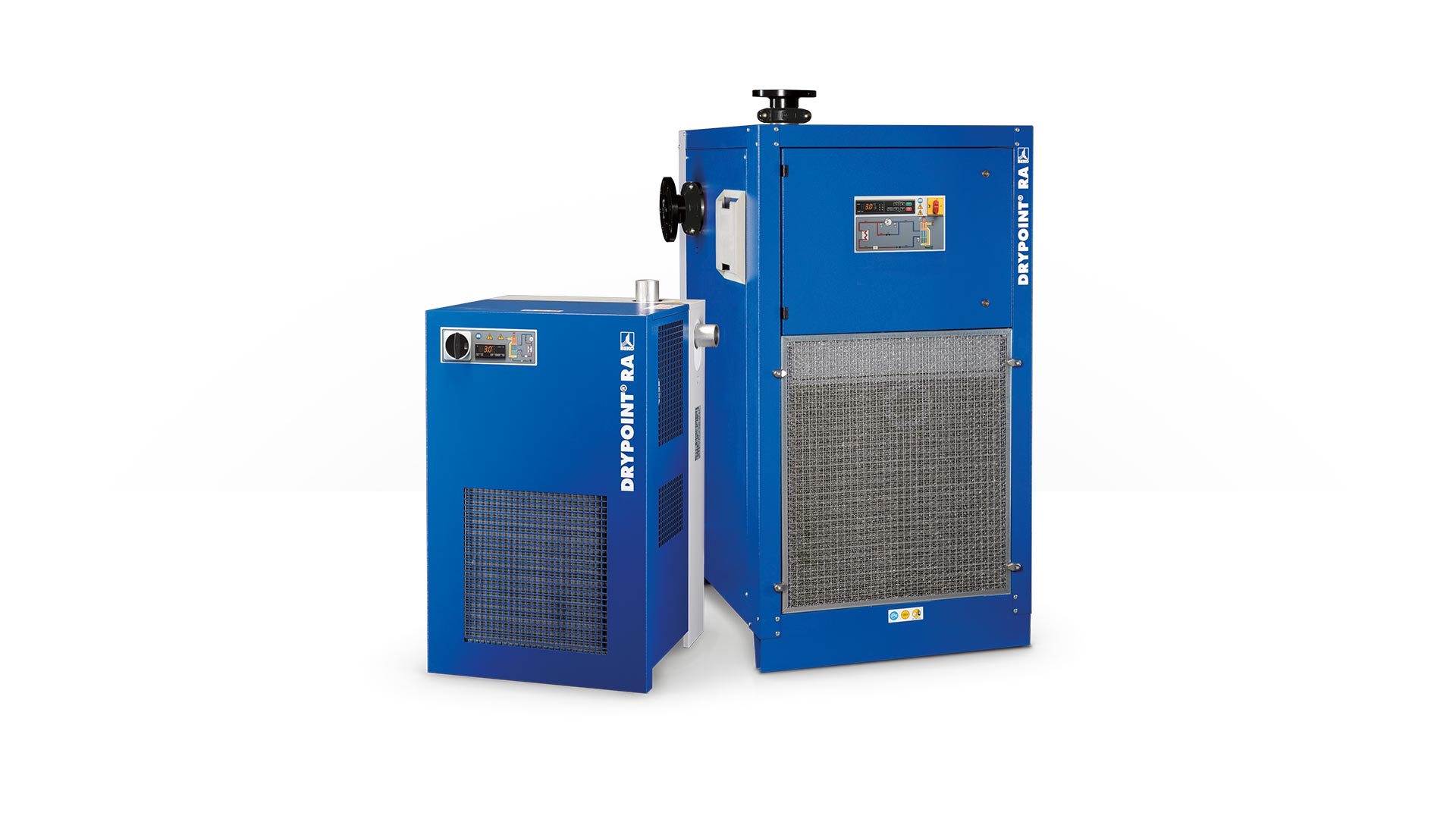

DRYPOINT RA/WC 1300/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 1300 m³/h Leistungsaufnahme 2,32 kW Druckverlust 0,21 bar Luftanschluss DN80-PN16 Höhe 1465 mm Breite 790 mm Tiefe 1000 mm Gewicht 227 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).

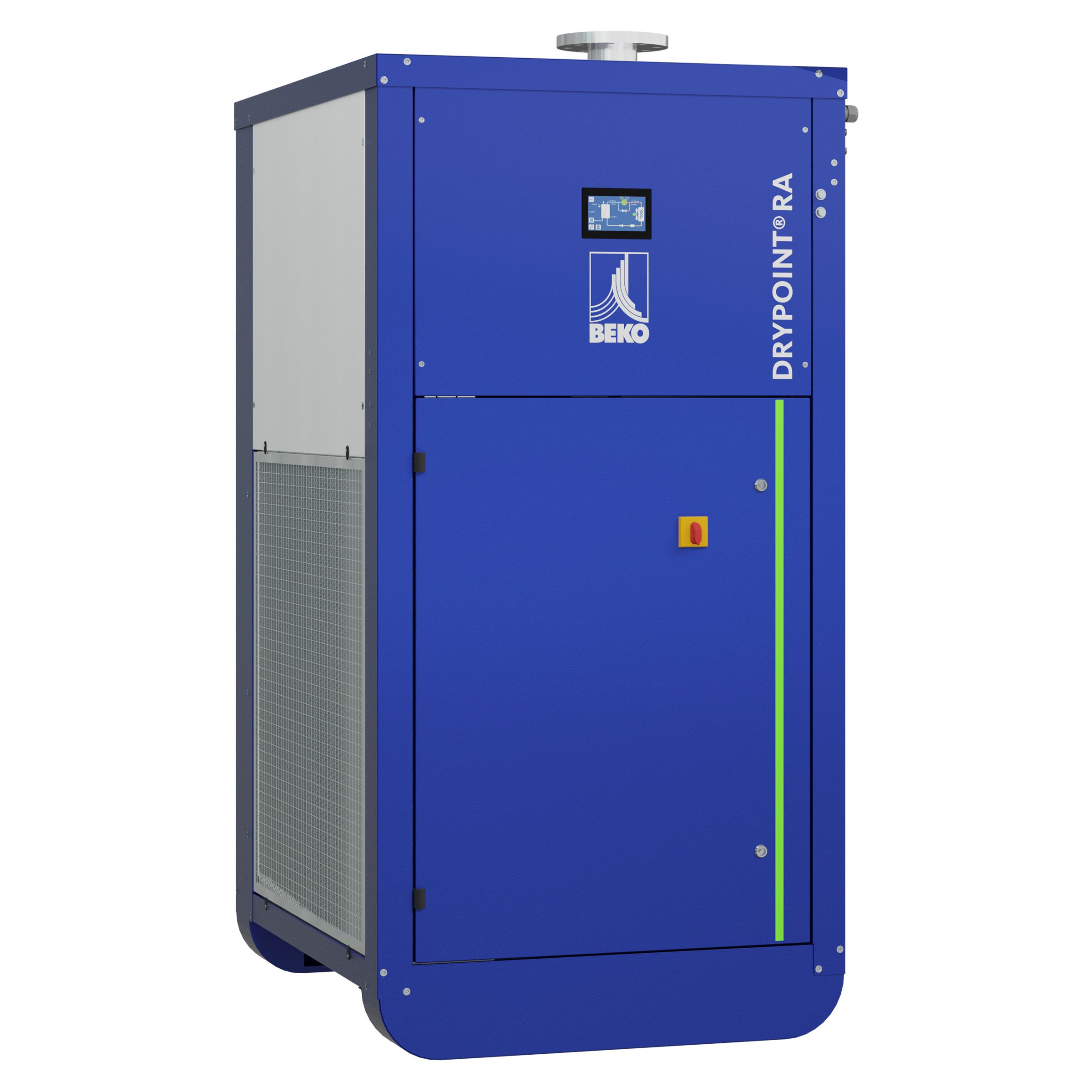

Druckluft-Kältetrockner DRYPOINT RA III /AC Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos. Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten. Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert. Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen. Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.   Vorteile auf einen Blick Energie- und Kosten-Effizienz ohne Kompromisse kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen   Sicherheit und Zuverlässigkeit jederzeit sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen effiziente Kondensatabscheidung durch integrierten Demister kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT für Versionen mit LED-Steuerung   Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb Großformatige LED-Anzeige Große Auswahl an Alarmoptionen Integrierte BEKOMAT-Testfunktion IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle   Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.   Technische Daten: Volumenstrom (m³/h)* 750 Volumenstrom (m³/min)* 12,5 Leistungsaufnahme (kW) 1,7 Druckluftverlust (deltap [ü]) 0,04 Luftanschluss 2 1/2'' Abmessungen (mm / HxLxB) 1552x973x625 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50 Hz, 1Ph.

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)350Betriebsdruck (bar)11Ø (mm)550Länge (mm)1.620Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 3/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht136 kg / Stk.

DRYPOINT RA1080/ACVolumenstrom (m³/h) 3°C1080Leistungsaufnahme (kW)2,10Druckverlust (?p bar [ü])0,17Luftanschluss (Ø)DN80-PN16Höhe (mm)1465Breite (mm)790Tiefe (mm)1000Gewicht (kg)240Bestell-Nr.BE-4017140

DRYPOINT RA/WC 1080/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 1080 m³/h Leistungsaufnahme 1,88 kW Druckverlust 0,17 bar Luftanschluss DN80-PN16 Höhe 1465 mm Breite 790 mm Tiefe 1000 mm Gewicht 225 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).

DRYPOINTRS 1010 HP50/ACVolumenstrom (Nm³/h)1008Leistungsaufnahme (kW)1,73Druckverlust (?p bar [ü])0,22Luftanschluss (Ø)G1 1/2" BSP-FHöhe (mm)1105Breite (mm)665625Tiefe (mm)665Gewicht (kg)190Bestell-Nr.BE-4020122

DRYPOINT RA1080/AC-TACVolumenstrom (m³/h) 3°C1080Leistungsaufnahme (kW)2,10Druckverlust (?p bar [ü])0,17Luftanschluss (Ø)DN80-PN16Höhe (mm)1465Breite (mm)790625Tiefe (mm)1000Gewicht (kg)240Bestell-Nr.BE-4017214

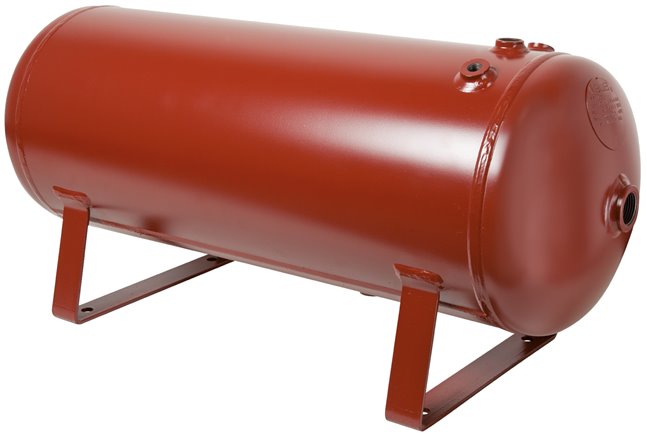

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur in blau erhältlich, **grundiertWeitere Eigenschaften:AusführunggrundiertInhalt (L)250Betriebsdruck (bar)0 - 11Ø (mm)500Länge (mm)1.480Anschlüsse (IG)3 x G 1/2, 2 x G 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht107 kg / Stk.

Druckluft-Kältetrockner DRYPOINT RA III /AC Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos. Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten. Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert. Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen. Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.   Vorteile auf einen Blick Energie- und Kosten-Effizienz ohne Kompromisse kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen   Sicherheit und Zuverlässigkeit jederzeit sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen effiziente Kondensatabscheidung durch integrierten Demister kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT für Versionen mit LED-Steuerung   Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb Großformatige LED-Anzeige Große Auswahl an Alarmoptionen Integrierte BEKOMAT-Testfunktion IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle   Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.   Technische Daten: Volumenstrom (m³/h)* 870 Volumenstrom (m³/min)* 14,5 Leistungsaufnahme (kW) 1,8 Druckluftverlust (deltap [ü]) 0,05 Luftanschluss 2 1/2'' Abmessungen (mm / HxLxB) 1552x973x625 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50 Hz, 1Ph.

Top-Druckluft-Qualität mit einem maximalen Restölgehalt von 0,003 mg/m³ wird mit dem CLEARPOINT® V Aktivkohleadsorber wirtschaftlich erreicht.Für die Sicherstellung einer hohen Druckluft-Qualität, insbesondere hinsichtlich des Restölgehalts, ist der CLEARPOINT® V Aktivkohleadsorber die effektive und zuverlässige Lösung. Eine unverzichtbare verfahrenstechnische Komponente in anspruchsvollen Anlagenkonzeptionen. Das konsequente Gesamtkonzept mit überzeugender Leistung.Vorteile: Effiziente Öldampfadsorption mit spezieller Aktivkohle Ausserordentlich niedrige Betriebskosten durch geringen Differenzdruck und lange Standzeiten Komplettlösung mit ölfreiem Staubfilter Optional mit Ölprüfindikator oder METPOINT® OCV. Restölgehaltüberwachung zu Sicherung der Produktionsprozesse CLEARPOINT® V L 295 VWM Standzeit*** bei 35 °C 10.000 Anschluss G 21/2 Volumenstrom*** 7 bar [ü] (m³/h) 1550 Maßangaben   A (in mm) 2080 B (in mm) 1085 C (in mm) 730 D (in mm) 1310 Gewicht (kg) 380 Kategorie nach PED97/23/EC Fluidgruppe 2 IV Die Leistungsangaben beziehen sich auf folgende Betriebsbedingungen: *** 7 bar, 35 °C, relative Feuchte 30 %Abweichender Betriebsdruck, Drucklufttemperatur und relative Feuchte haben Einfluss auf Leistungsvermögen und Standzeit. Nutzen Sie daher zur Auslegung der Aktivkohleadsorber die Kompetenz unserer Fachabteilung.   Restgehalt Ölaerosol und Öldampf am Austritt: besser als Klasse 1 nach DIN ISO 8573-1 (bis zu 0,003 mg/m3 bei 20 °C und 1 bar [ü] abs) Feststoffverunreinigungen bis zu 1 µm, bei höheren Anforderungen zusätzlich Staubfilter 0,01 µm einsetzen. Eintrittszustand: Drucktaupunkt < 7 °C (entspricht einer relativen Feuchte < 35% bei 25 °C bzw. 20% bei 35 °C) Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20 °C und 1 bar [ü] abs. Hinweis: Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist eine mehrstufige Vorfiltration erforderlich. Betriebstemperatur Adsorber: max. 50 °C, empfohlen 35 °C Max. Betriebsdruck: 16 bar [ü], ab L 295 V: 11 bar [ü]

Druckluft-Kältetrockner DRYPOINT RA III /AC Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos. Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten. Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert. Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen. Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.   Vorteile auf einen Blick Energie- und Kosten-Effizienz ohne Kompromisse kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen   Sicherheit und Zuverlässigkeit jederzeit sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen effiziente Kondensatabscheidung durch integrierten Demister kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT für Versionen mit LED-Steuerung   Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb Großformatige LED-Anzeige Große Auswahl an Alarmoptionen Integrierte BEKOMAT-Testfunktion IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle   Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.   Technische Daten: Volumenstrom (m³/h)* 960 Volumenstrom (m³/min)* 16,0 Leistungsaufnahme (kW) 1,8 Druckluftverlust (deltap [ü]) 0,06 Luftanschluss 2 1/2'' Abmessungen (mm / HxLxB) 1552x973x625 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50 Hz, 1Ph.

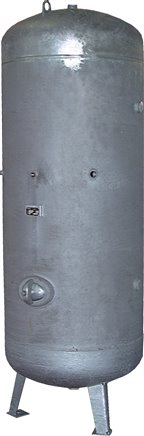

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)750Betriebsdruck (bar)11Ø (mm)750Höhe (mm)2.005Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht220 kg / Stk.

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)750Betriebsdruck (bar)16Ø (mm)750Höhe (mm)2.005Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht263 kg / Stk.

DRYPOINT RA100/AC HTVolumenstrom (Nm³/h)630Leistungsaufnahme (kW)2,05Druckverlust (?p bar [ü])0,32Luftanschluss (Ø)G2" BSP-FHöhe (mm)1500Breite (mm)710625Tiefe (mm)775Gewicht (kg)138Bestell-Nr.BE-4022609
