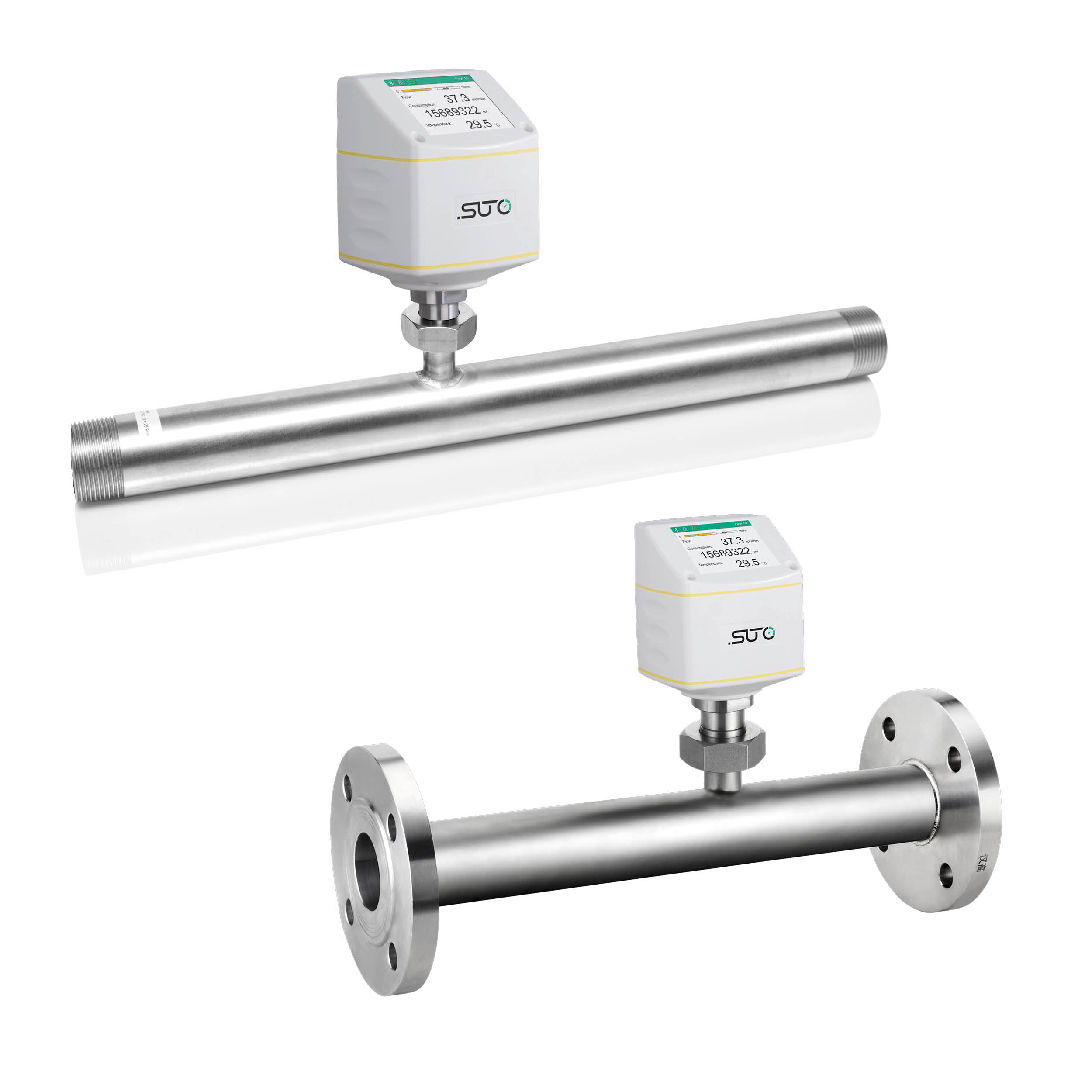

S421 Durchflussmesser Druckluft mit Messstrecke, DN32 (R 1 1/4"), 16 bar, 4-20 mA + Impuls
Der S421 ist ein thermischer Inline-Massendurchflussmesser zur zuverlässigen Messung von Durchfluss und Verbrauch in Druckluft- und Gasleitungen. Die Installation erfolgt über eine vorkalibrierte Messstrecke mit R-Gewinde oder Flansch, die bei Lieferung bereits montiert ist. Durch das thermische Messprinzip ist keine zusätzliche Druck- oder Temperaturkompensation nötig. Der Sensor eignet sich auch für Gase wie Stickstoff, CO2 und O2 und kann zwei Kalibrierkurven speichern. Das mitgelieferte Farbdisplay zeigt Durchfluss und Gesamtverbrauch an. Die Konfiguration erfolgt bequem über die kostenlose S4C-FS App.Ausführung: S421 Thermischer Massendurchflussmesser (Inline), 1.6 MPaIhre Vorteile im Überblick✓Vorkalibrierte Messstrecke für eine schnelle und sichere Installation✓Genaue Messung ohne separate Druck- oder Temperaturkompensation✓Auch für Gase wie Stickstoff, CO2 und Sauerstoff geeignet✓Zwei speicherbare Kalibrierkurven für flexible Anwendungen✓Optionales Farbdisplay zeigt Durchfluss und Gesamtverbrauch direkt vor Ort✓Schnelle Konfiguration über die kostenlose S4C-FS AppEnthaltene Optionen:R Gewindeanschluss, DN32, 1 ¼"Strömungsmedium: LuftStrömungsmedium: Kein zweites GasStandard MessbereichStandard KalibrierungIsolierter 4 … 20 mA + isolierter Impuls-AusgangGrafisches Farbdisplay, 2.4" mit TastaturFür dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S421 Thermischer Massendurchflussmesser (Inline)MessungGenauigkeit1,5 % v. Messwert ± 0,3 % FS (optional 1 % v. Messwert)Messbereich2 ... 500 m³/h (Luft, ISO 1217: 20 °C / 1000 hPa)Wählbare Einheitenm³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/sWiederholbarkeit0,25 % vom MesswertSensorThermischer MassendurchflussmesserAbtastrate10 pro SekundeTurndown-Verhältnis200:1Reaktionszeit (t90)0,1 SekundenReferenzbedingungen20 °C 1000 mbar (ISO 1217), 0 °C 1013 mbar (DIN 1343), frei einstellbarSignal / VersorgungAnalogausgang4 ... 20 mA (4-Leiter), isoliert, max. 250 OhmImpulsausgangSchaltausgang, Schließer, max. 30 VDC, 20 mAFeldbusModbus/RTU, Modbus/TCP (nicht in dieser Ausführung)Versorgungsspannung15 ... 30 VDCStromaufnahmemax. 200 mAAllgemeinDisplay2,4" Farbgrafikdisplay mit 3 Touch-Tasten (im Lieferumfang enthalten)ProzessanschlussMessstrecke mit R-Gewinde oder FlanschGehäusePC + ABSSensor-MaterialKeramik, glasbeschichtetMetallteileEdelstahl 1.4404 (SUS 316L)Elektrischer Anschluss2 x M12 (5-polig); 1 x M12 (8-polig x-kodiert) für TCPSchutzartIP65ZulassungenCE, RoHS, FCCGewicht0,4 kg (ohne Messstrecke)BetriebsparameterMediumLuft, N?, O?, CO? und andere GaseMediumsqualitätISO 8573: 4.4.3 oder besserMediumstemperatur-30 ... +140 °CBetriebsdruck0 ... 1,6 MPa (optional 4,0 MPa) (0 ... 16 bar (optional 40 bar))Umgebungstemperatur-30 ... +70 °C, -10 ... +50 °C (mit Anzeige)RohrgrößenDN32 (R 1 1/4")

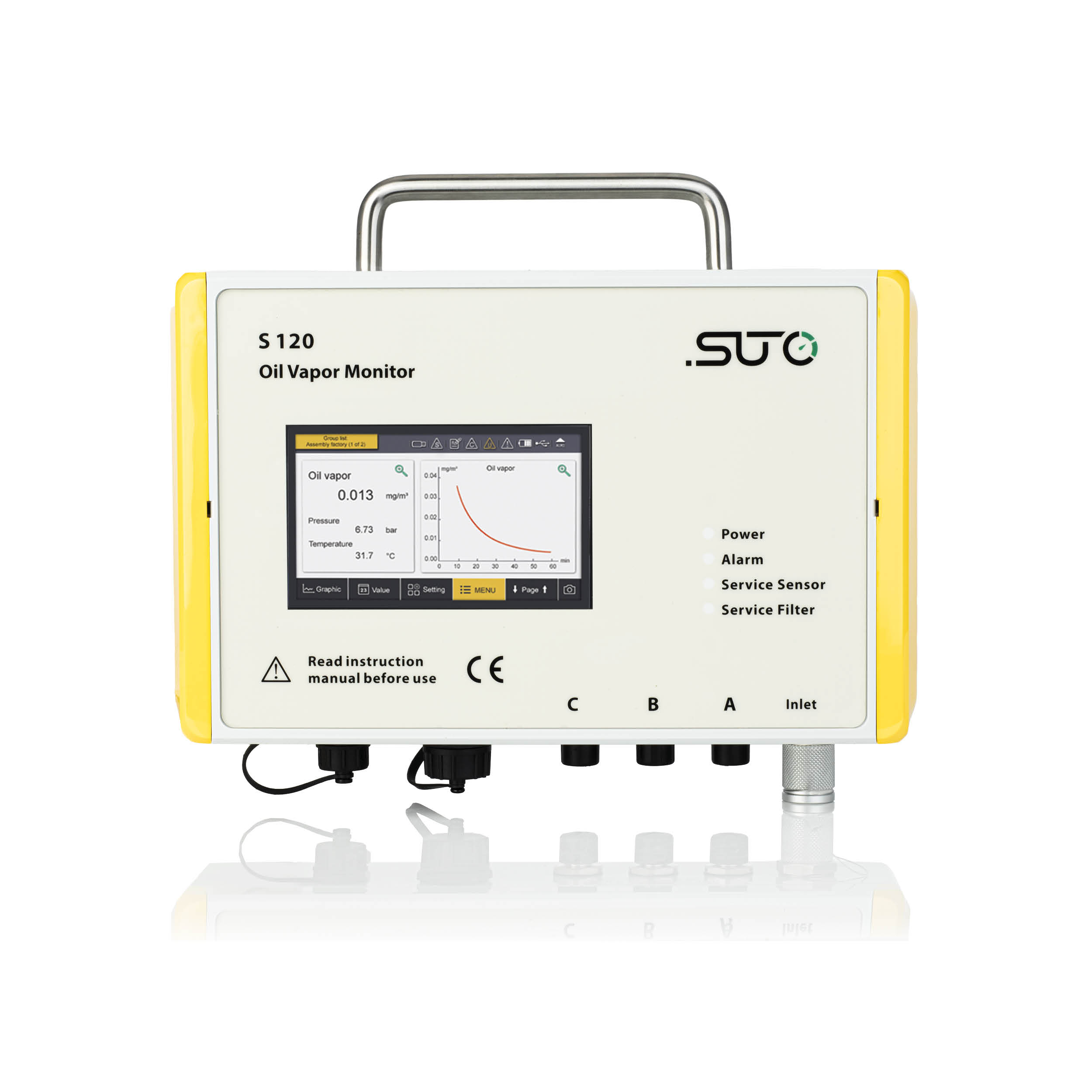

S120 Öldampf-Monitor Druckluft 0,001-5 mg/m³ mit Taupunktsensor, Touchdisplay, Datenlogger
Der S120 ist ein Öl-Dampf-Monitor zur kontinuierlichen Überwachung oder für Stichproben des Restölgehalts in Druckluft und Gasen nach ISO 8573-1. Er nutzt einen modernen Photoionisationsdetektor (PID) mit Selbstkalibrierung und misst Öldampf von 0,001 bis 5,000 mg/m³ in Echtzeit. Ein integriertes Touchscreen-Display und ein Datenlogger zeichnen die Werte auf. Ausgänge: Modbus/RTU, Modbus/TCP, 4 ... 20 mA und Alarmrelais. Optional ist ein integrierter Taupunktsensor (-100 ... +20 °C Td) erhältlich, der Öldampf- und Taupunktmessung in einem Gerät vereint.Ausführung: S120 Öl-Dampf-Monitor, 0,001… 5,000 mg/m³, 3 ... 15 bar(g), mit integriertem Touchscreen-Display, Datenlogger und Taupunktsensor, Modbus/RTU, Modbus/TCP, 4...20 mA, Alarmrelais, Versorgung 24 VDC, inkl.: Netzteil, 3 x M12-Stecker, 1,5 m Teflonschlauch mit SchnellkupplungIhre Vorteile im Überblick✓Kontinuierliche Überwachung des Restölgehalts nach ISO 8573-1✓Moderne PID-Technologie mit Selbstkalibrierung✓Misst Öldampf von 0,001 bis 5,000 mg/m³ in Echtzeit✓Integriertes Touchscreen-Display und Datenlogger✓Vielfältige Ausgänge: Modbus/RTU, Modbus/TCP, 4 ... 20 mA und Alarm✓Optionaler integrierter Taupunktsensor für zwei Messgrößen in einem GerätFür dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S120 Öl-Dampf-MonitorMessungMessgrößeÖldampf (Restölgehalt)Messbereich0,001 ... 5,000 mg/m³Nachweisgrenze0,001 mg/m³MessprinzipPhotoionisationsdetektor (PID) mit SelbstkalibrierungTaupunkt (optional)-100 ... +20 °C TdSignal / VersorgungAnalogausgang4 ... 20 mAAlarmAlarmrelaisFeldbusModbus/RTU, Modbus/TCPVersorgungsspannung24 VDCAllgemeinDisplayintegriertes Touchscreen-DisplayDatenloggerintegriertLieferumfangNetzteil, 3 x M12-Stecker, 1,5 m Teflon-Schlauch mit SchnellanschlussBetriebsparameterMediumDruckluft und GaseBetriebsdruck3 ... 15 bar(g) (3 ... 1,5 MPa(g))NormISO 8573-1

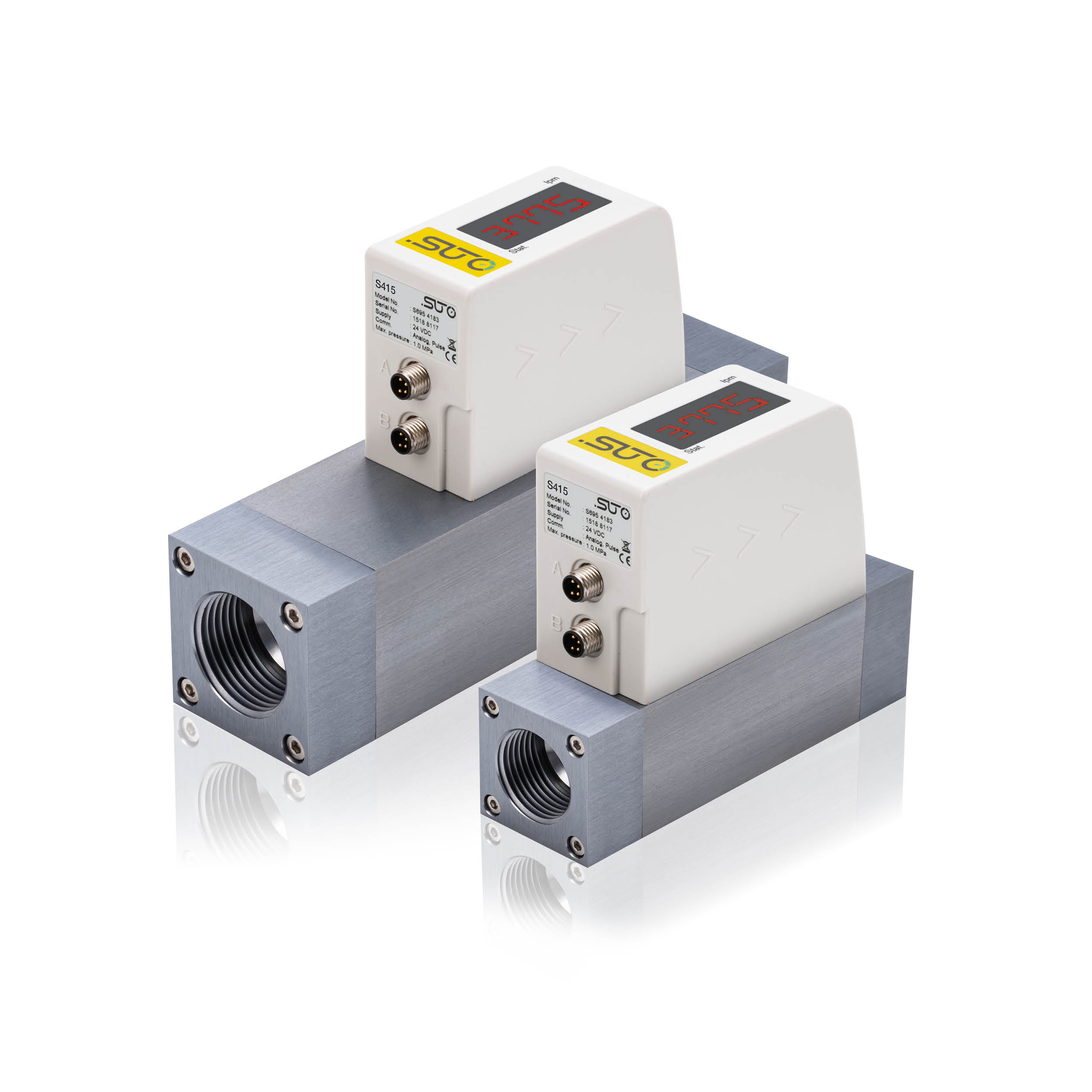

S415 Inline-Durchflussmesser Druckluft, Aluminium, DN40, Display, 4-20 mA + Impuls
Der S415 ist ein kompakter thermischer Massendurchflussmesser zur wirtschaftlichen Messung von Durchfluss und Verbrauch direkt am Verbraucher. Er eignet sich für Druckluft und Stickstoff und lässt sich dank kompakter Bauform einfach in bestehende Leitungen integrieren. Ein integrierter Strömungsgleichrichter macht gerade Einlaufstrecken überflüssig. Die Konfiguration erfolgt drahtlos über die kostenlose S4C-FS App. Ausgänge: 4 ... 20 mA, Impuls, Modbus/RTU und M-Bus.Ausführung: S415 Kompakter Thermischer Massendurchflussmesser, Aluminium Version (Eco-Inline), DN40Ihre Vorteile im Überblick✓Kompakte Bauform für die einfache Montage direkt am Verbraucher✓Integrierter Strömungsgleichrichter macht gerade Einlaufstrecken überflüssig✓Wirtschaftliche Lösung für die Verbrauchsmessung von Druckluft und Stickstoff✓Drahtlose Konfiguration über die kostenlose S4C-FS App✓Mehrere Ausgänge: 4 ... 20 mA, Impuls, Modbus/RTU und M-Bus✓LED-Anzeige für die schnelle Kontrolle vor OrtEnthaltene Optionen:Standard Messbereich (bis 10000 l/min)4...20 mA + Impuls-AusgangStrömungsmedium: LuftMit SI EinheitenStandard Displayausrichtung (L nach R)Für dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S415 Kompakter Thermischer Massendurchflussmesser (Eco-Inline)MessungGenauigkeit3 % v. Messwert ± 0,3 % FSMessbereichbis 10000 l/min (Standard-Messbereich, Turndown 50:1); Luft bei 20 °C / 1000 mbar (ISO 1217)Wählbare Einheitenl/min, cfm, kg/h, m³/hWiederholbarkeit1 % v. MesswertSensorThermischer MassendurchflusssensorAbtastrate3 pro SekundeTurndown-Verhältnis50:1Ansprechzeit (t90)2 SekundenReferenzbedingungen20 °C 1000 mbar (ISO 1217), 0 °C 1013 mbar (DIN 1343), frei einstellbarSignal / VersorgungAnalogausgang4 ... 20 mA, isoliert, max. 250 OhmImpulsausgangSchaltausgang, Schließer, max. 30 VDC, 20 mAFeldbusRS-485/Modbus/RTU, M-Bus (nicht in dieser Ausführung)Versorgungsspannung15 ... 30 VDCStromaufnahme120 mA @ 24 VDCAllgemeinDisplay4-stellige LEDProzessanschlussG-InnengewindeGehäusePC + ABSMetallteileAluminiumlegierung, Edelstahl 1.4404 (SUS 316L)Elektrischer Anschluss2 x M8 (4-polig)SchutzartIP54ZulassungenCE, RoHS, FCCGewicht2,7 kg (Aluminium-Ausführung)BetriebsparameterMediumLuft, N?MediumsqualitätISO 8573: 4.4.3 oder besserMediumstemperatur0 ... 50 °CBetriebsdruck0 ... 16 bar(g) (0 ... 1,6 MPa(g))Umgebungstemperatur0 ... 50 °CRohrmaßeDN40

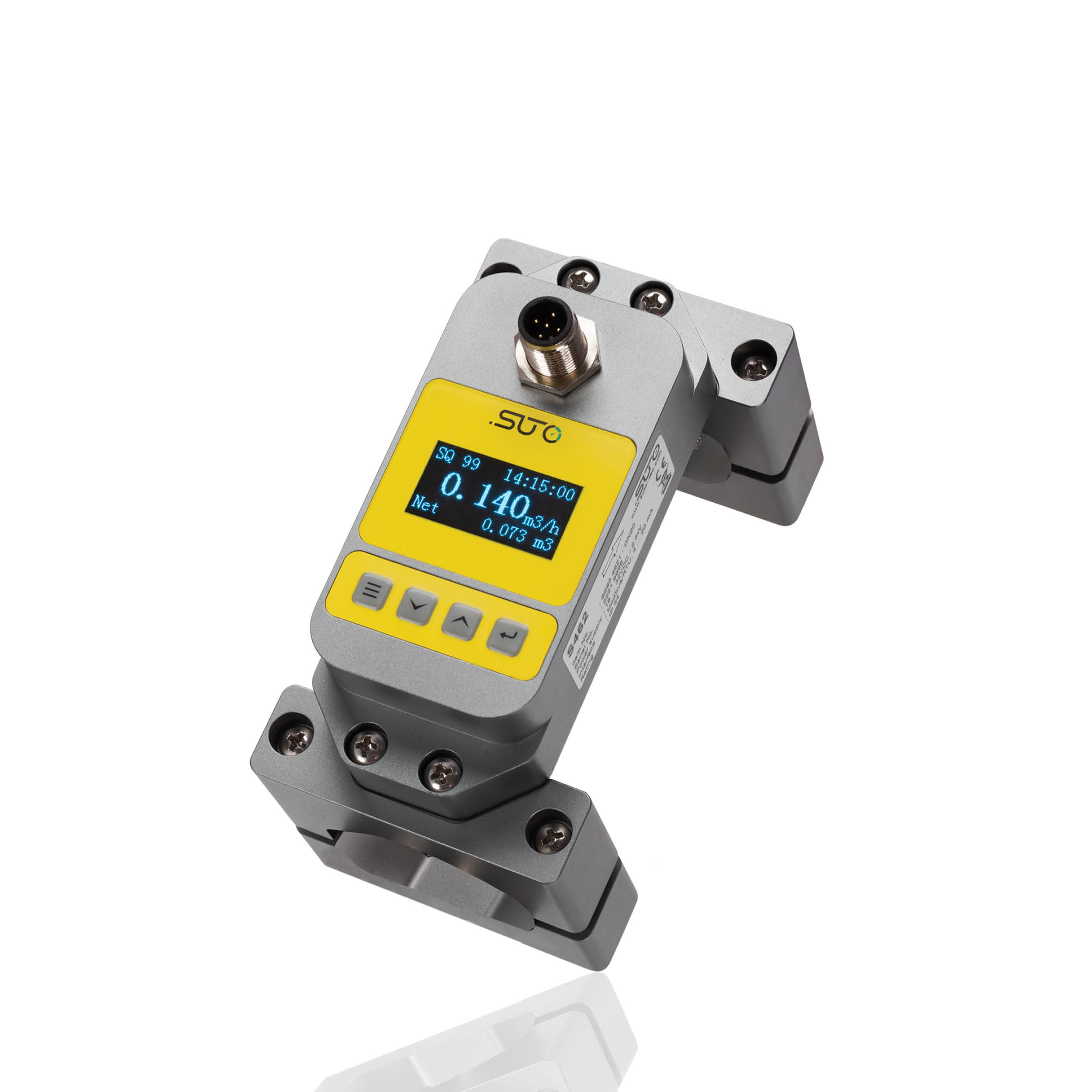

S462 Ultraschall-Durchflussmesser für Wasser und Flüssigkeiten (Clamp-On), DN20
Der S462 ist ein kompakter Ultraschall-Durchflussmesser in Clamp-On-Technik zur Messung von Durchfluss und Verbrauch von Wasser und anderen Flüssigkeiten. Die Sensoren werden von außen auf das Rohr geklemmt und haben keinen Kontakt mit dem Medium. Dadurch entstehen keine Prozessstillstände, kein Druckverlust und keine Verunreinigung. Die Installation ist in wenigen Minuten erledigt. Ein OLED-Display zeigt Live-Werte, Statistiken zum täglichen, wöchentlichen und monatlichen Verbrauch werden gespeichert. Ausgänge: 4 ... 20 mA und Modbus/RTU. Kompatibel mit den SUTO Datenloggern S330/S331 und S551.Ausführung: S462 Kompakter Ultraschall-Durchflussmesser für Flüssigkeiten (Clamp-On), DN20, inklusive 2 m Kabel und 4 Koppel-PadsIhre Vorteile im Überblick✓Clamp-On-Montage in wenigen Minuten ohne Rohröffnung✓Kein Prozessstillstand, kein Druckverlust und keine Verunreinigung✓Für Wasser und andere saubere Flüssigkeiten geeignet✓OLED-Display zeigt Live-Werte und Verbrauchsstatistiken✓Speichert täglichen, wöchentlichen und monatlichen Verbrauch✓Kompatibel mit den SUTO Datenloggern S330/S331 und S551Für dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S462 Kompakter Ultraschall-Durchflussmesser für Flüssigkeiten (Clamp-On)MessungGenauigkeit1,5 % v. Messwert + 0,2 % FS (0,5 ... 5,0 m/s)Messbereich0,9 ... 94,2 l/min (entspricht 0,05 ... 5,0 m/s, Turndown 10:1)Wählbare Einheitenm³/h, l/min, GALWiederholbarkeit0,80 % v. MesswertSensorPiezo-Ultraschallwandler (Laufzeitverfahren)Abtastrate3 Messungen pro SekundeTurndown-Verhältnis10:1Ansprechzeit (t90)< 2 SekundenSignal / VersorgungAnalogausgang4 ... 20 mA, max. 600 OhmFeldbusModbus/RTUVersorgungsspannung20 ... 28 VDCStromaufnahme100 mA @ 24 VDCAllgemeinDisplayOLED, 128 x 64 PixelTotalisatortäglicher, monatlicher, jährlicher VerbrauchGehäuseAluminiumlegierungElektrischer Anschluss1 x M12 (5-polig)SchutzartIP67ZulassungenCE, RoHS, FCCGewicht0,47 ... 0,60 kg (je nach Nennweite)BetriebsparameterMediumWasser, Salzwasser und andere FlüssigkeitenMediumsqualitätkeine festen Partikel, keine LuftblasenRohrmaterialKohlenstoffstahl, Edelstahl, Kupfer, PVC, PP, PUMediumstemperatur0 ... 50 °CUmgebungstemperatur0 ... 50 °CRohrmaßeDN20
Durchflussmesser/-wächter, 20 - 60 l/min, 1.4571
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)20 - 60PN (bar)300Gewicht1,2 kg / Stk.

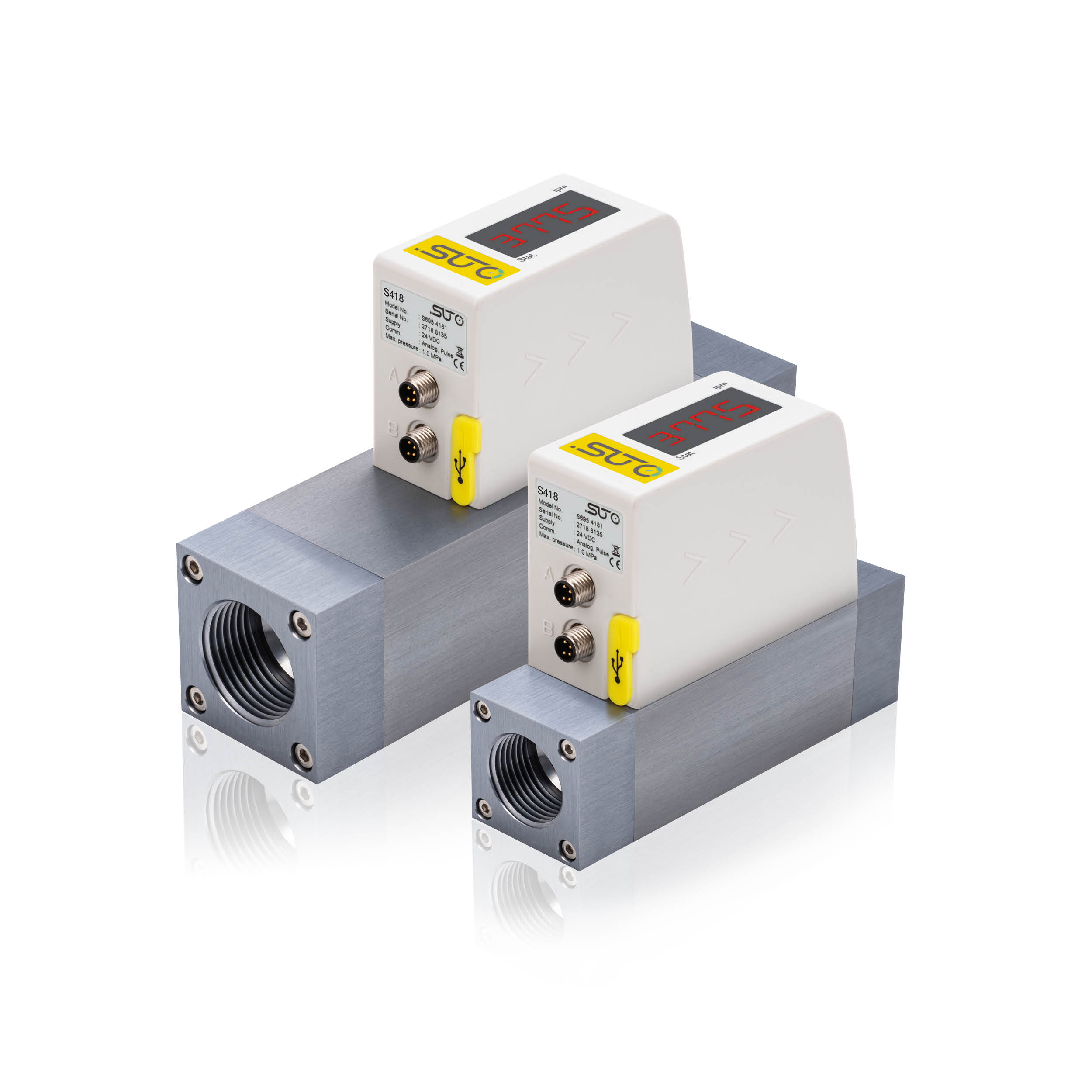

S418 Inline-Durchflussmesser Druckluft, Edelstahl, DN15, Datenlogger, Modbus/RTU
Der S418 ist ein kompakter thermischer Massendurchflussmesser der Pro-Klasse zur genauen Messung von Durchfluss, Verbrauch, Druck und Temperatur direkt am Verbraucher. Er eignet sich für Druckluft und technische Gase und lässt sich dank kompakter Bauform einfach integrieren. Ein integrierter Strömungsgleichrichter macht gerade Einlaufstrecken überflüssig. Ein integrierter Datenlogger speichert die Messwerte. Die Konfiguration erfolgt drahtlos über die kostenlose S4C-FS App. Ausgänge: 4 ... 20 mA, Impuls, Modbus/RTU und M-Bus.Ausführung: S418 Kompakter Thermischer Massendurchflussmesser, Edelstahl Version (Pro-Inline), DN15, DatenloggerIhre Vorteile im Überblick✓Misst Durchfluss, Verbrauch, Druck und Temperatur in einem Gerät✓Kompakte Bauform für die einfache Montage direkt am Verbraucher✓Integrierter Strömungsgleichrichter macht gerade Einlaufstrecken überflüssig✓Integrierter Datenlogger für bis zu 8 Millionen Messwerte✓Drahtlose Konfiguration über die kostenlose S4C-FS App✓Auch für technische Gase wie Stickstoff, CO2 und Sauerstoff geeignetEnthaltene Optionen:S418/S418-V: Standard Messbereich (bis 1000 l/min)S418/S418-V: Modbus/RTU-AusgangStrömungsmedium: LuftStrömungsmedium: Kein zweites GasS418/S418-V: Mit SI EinheitenS418/S418-V: Standard Displayausrichtung (L nach R)Für dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S418 Kompakter Thermischer Massendurchflussmesser (Pro-Inline)MessungGenauigkeit1,5 % v. Messwert ± 0,3 % FSMessbereichbis 1000 l/min (Standard-Messbereich, Turndown 100:1); Luft bei 20 °C / 1000 mbar (ISO 1217)Wählbare Einheitenm³/h, l/min, cfm, kg/hWiederholbarkeit0,5 % v. MesswertSensorThermischer MassendurchflusssensorAbtastrate10 pro SekundeTurndown-Verhältnis100:1Ansprechzeit (t90)0,5 SekundenDruckmessung0 ... 16 bar(g), Genauigkeit 0,5 % FS, piezoresistiver SensorReferenzbedingungen20 °C 1000 mbar (ISO 1217), frei einstellbarSignal / VersorgungAnalogausgang4 ... 20 mA, isoliert, max. 250 Ohm (nicht in dieser Ausführung)Impulsausgangmax. 30 V, 200 mA, 1 Impuls pro Verbrauchseinheit (nicht in dieser Ausführung)FeldbusModbus/RTU, M-BusVersorgungsspannung15 ... 30 VDCStromaufnahme120 mA @ 24 VDCDatenschnittstelleUSB microAllgemeinDisplay4-stellige LEDDatenlogger8 Mio. MesswerteProzessanschlussG-InnengewindeGehäusePC + ABSMetallteileAluminiumlegierung, Edelstahl 1.4404 (SUS 316L)Elektrischer Anschluss2 x M8 (4-polig)SchutzartIP54ZulassungenCE, RoHS, FCCGewicht0,97 kg (Edelstahl-Ausführung)BetriebsparameterMediumLuft, N?, O?, CO? und andere GaseMediumsqualitätISO 8573: 4.4.3 oder besserMediumstemperatur0 ... 50 °CBetriebsdruck0 ... 16 bar(g) (0 ... 1,6 MPa(g))Umgebungstemperatur0 ... 50 °CRohrmaßeDN15
S421 Durchflussmesser Druckluft mit Messstrecke, DN25 (R 1"), 16 bar, Modbus/RTU
Der S421 ist ein thermischer Inline-Massendurchflussmesser zur zuverlässigen Messung von Durchfluss und Verbrauch in Druckluft- und Gasleitungen. Die Installation erfolgt über eine vorkalibrierte Messstrecke mit R-Gewinde oder Flansch, die bei Lieferung bereits montiert ist. Durch das thermische Messprinzip ist keine zusätzliche Druck- oder Temperaturkompensation nötig. Der Sensor eignet sich auch für Gase wie Stickstoff, CO2 und O2 und kann zwei Kalibrierkurven speichern. Das mitgelieferte Farbdisplay zeigt Durchfluss und Gesamtverbrauch an. Die Konfiguration erfolgt bequem über die kostenlose S4C-FS App.Ausführung: S421 Thermischer Massendurchflussmesser (Inline), 1.6 MPaIhre Vorteile im Überblick✓Vorkalibrierte Messstrecke für eine schnelle und sichere Installation✓Genaue Messung ohne separate Druck- oder Temperaturkompensation✓Auch für Gase wie Stickstoff, CO2 und Sauerstoff geeignet✓Zwei speicherbare Kalibrierkurven für flexible Anwendungen✓Optionales Farbdisplay zeigt Durchfluss und Gesamtverbrauch direkt vor Ort✓Schnelle Konfiguration über die kostenlose S4C-FS AppEnthaltene Optionen:R Gewindeanschluss, DN25, 1"Strömungsmedium: LuftStrömungsmedium: Kein zweites GasStandard MessbereichStandard KalibrierungModbus/RTU-AusgangGrafisches Farbdisplay, 2.4" mit TastaturFür dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S421 Thermischer Massendurchflussmesser (Inline)MessungGenauigkeit1,5 % v. Messwert ± 0,3 % FS (optional 1 % v. Messwert)Messbereich1,5 ... 290 m³/h (Luft, ISO 1217: 20 °C / 1000 hPa)Wählbare Einheitenm³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/sWiederholbarkeit0,25 % vom MesswertSensorThermischer MassendurchflussmesserAbtastrate10 pro SekundeTurndown-Verhältnis200:1Reaktionszeit (t90)0,1 SekundenReferenzbedingungen20 °C 1000 mbar (ISO 1217), 0 °C 1013 mbar (DIN 1343), frei einstellbarSignal / VersorgungAnalogausgang4 ... 20 mA (4-Leiter), isoliert, max. 250 Ohm (nicht in dieser Ausführung)ImpulsausgangSchaltausgang, Schließer, max. 30 VDC, 20 mA (nicht in dieser Ausführung)FeldbusModbus/RTU, Modbus/TCPVersorgungsspannung15 ... 30 VDCStromaufnahmemax. 200 mAAllgemeinDisplay2,4" Farbgrafikdisplay mit 3 Touch-Tasten (im Lieferumfang enthalten)ProzessanschlussMessstrecke mit R-Gewinde oder FlanschGehäusePC + ABSSensor-MaterialKeramik, glasbeschichtetMetallteileEdelstahl 1.4404 (SUS 316L)Elektrischer Anschluss2 x M12 (5-polig); 1 x M12 (8-polig x-kodiert) für TCPSchutzartIP65ZulassungenCE, RoHS, FCCGewicht0,4 kg (ohne Messstrecke)BetriebsparameterMediumLuft, N?, O?, CO? und andere GaseMediumsqualitätISO 8573: 4.4.3 oder besserMediumstemperatur-30 ... +140 °CBetriebsdruck0 ... 1,6 MPa (optional 4,0 MPa) (0 ... 16 bar (optional 40 bar))Umgebungstemperatur-30 ... +70 °C, -10 ... +50 °C (mit Anzeige)RohrgrößenDN25 (R 1")

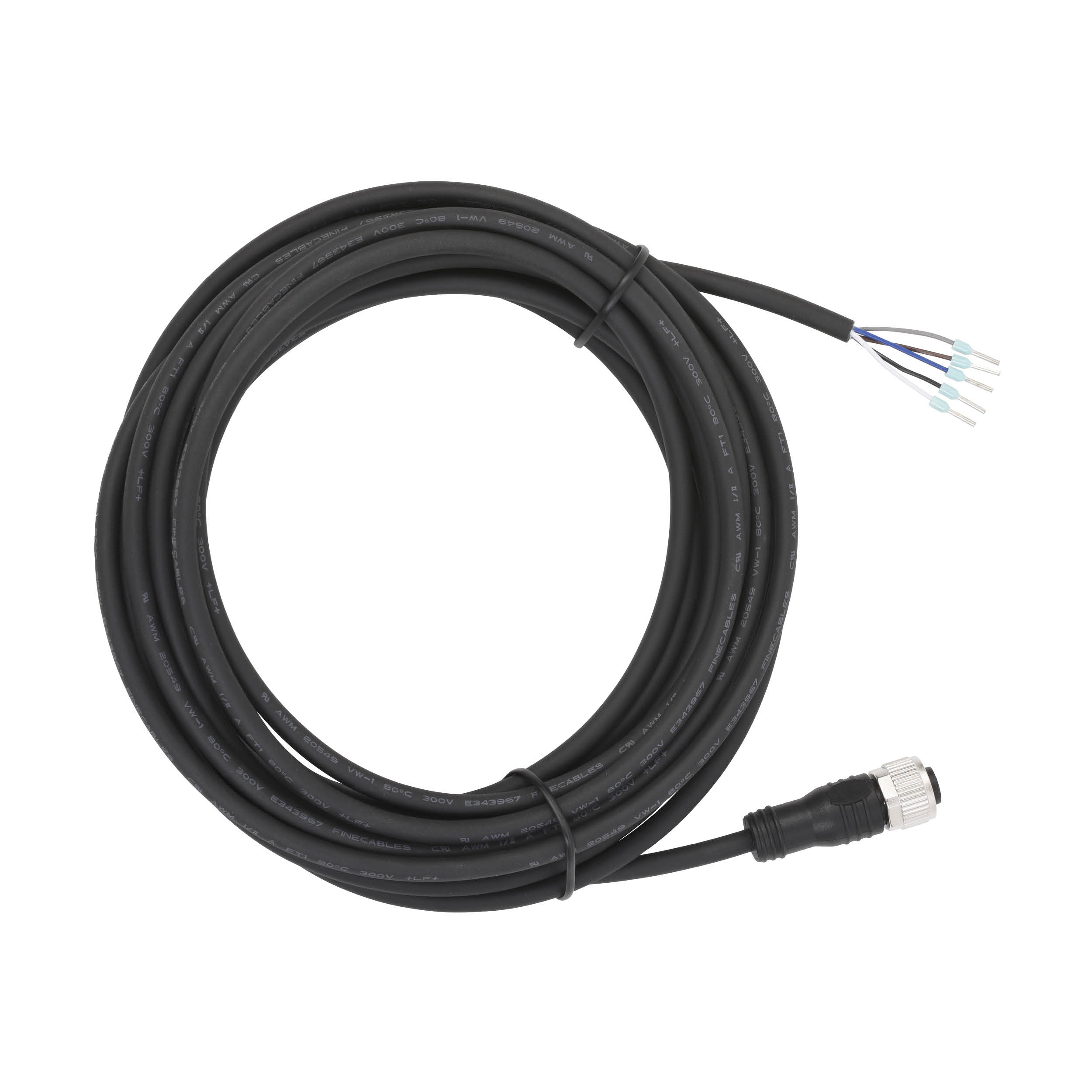

M12-Anschlusskabel 5 m, 5-polig, offene Enden, AWG24
M12-Steckerkabel, 5-polig, mit offenen Enden (AWG24 / 0,2 mm²) zum Anschluss von SUTO-Sensoren. Erhältlich in verschiedenen Längen.Ausführung: M12-Stecker mit Kabel 5 m, 5-polig, offene Enden AWG24 (0.2 mm2)Ihre Vorteile im Überblick✓M12-Anschlusskabel für SUTO-Sensoren✓5-polig mit offenen Enden✓In verschiedenen Längen erhältlich✓Zuverlässige Signalübertragung✓Schnelle und sichere Verbindung✓Passend für viele SUTO-GeräteTechnische Daten – M12-AnschlusskabelAllgemeinTypM12-Stecker, 5-polig, offene EndenLeiterquerschnittAWG24 (0,2 mm²)Länge5 m

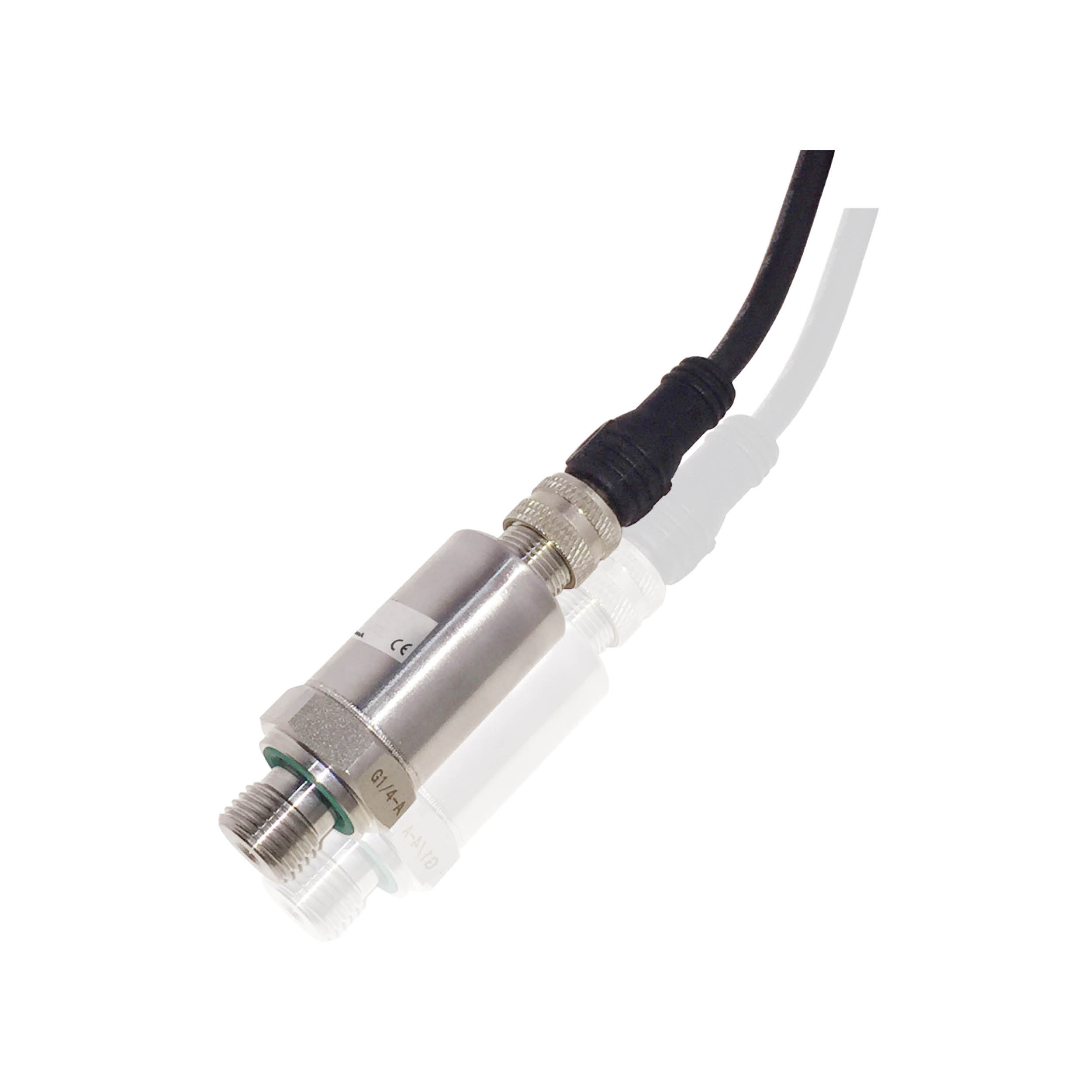

S011 Drucktransmitter Druckluft 0-40 bar(g), Modbus/RTU, G1/4", M12
Der S011 ist ein Drucktransmitter für Druckluft und Gase mit digitaler Modbus/RTU-Schnittstelle. Über die Modbus/RTU-Version lassen sich mehrere Sensoren einfach an einen Datenlogger anschließen. Anschluss über M12-Stecker und G1/4"-Prozessanschluss.Ausführung: S011 Drucktransmitter, 0 ... 4,0 MPa(g), Modbus/RTU-Ausgang, M12-Stecker, G1/4“ ProzessanschlussIhre Vorteile im Überblick✓Zuverlässige Druckmessung für Druckluft und Gase✓Digitale Modbus/RTU-Schnittstelle für die einfache Vernetzung✓Mehrere Sensoren einfach an einen Datenlogger anschließbar✓Einfacher Anschluss über M12-Stecker✓Prozessanschluss G1/4 für die flexible Montage✓Verschiedene Messbereiche verfügbarFür dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S011 Drucktransmitter (Modbus/RTU)MessungMessgrößeDruckMessbereich0 ... 4,0 MPa(g) / 0 ... 40 bar(g)Signal / VersorgungAusgangModbus/RTUAllgemeinProzessanschlussG1/4"Elektrischer AnschlussM12-SteckerBetriebsparameterMediumDruckluft und Gase

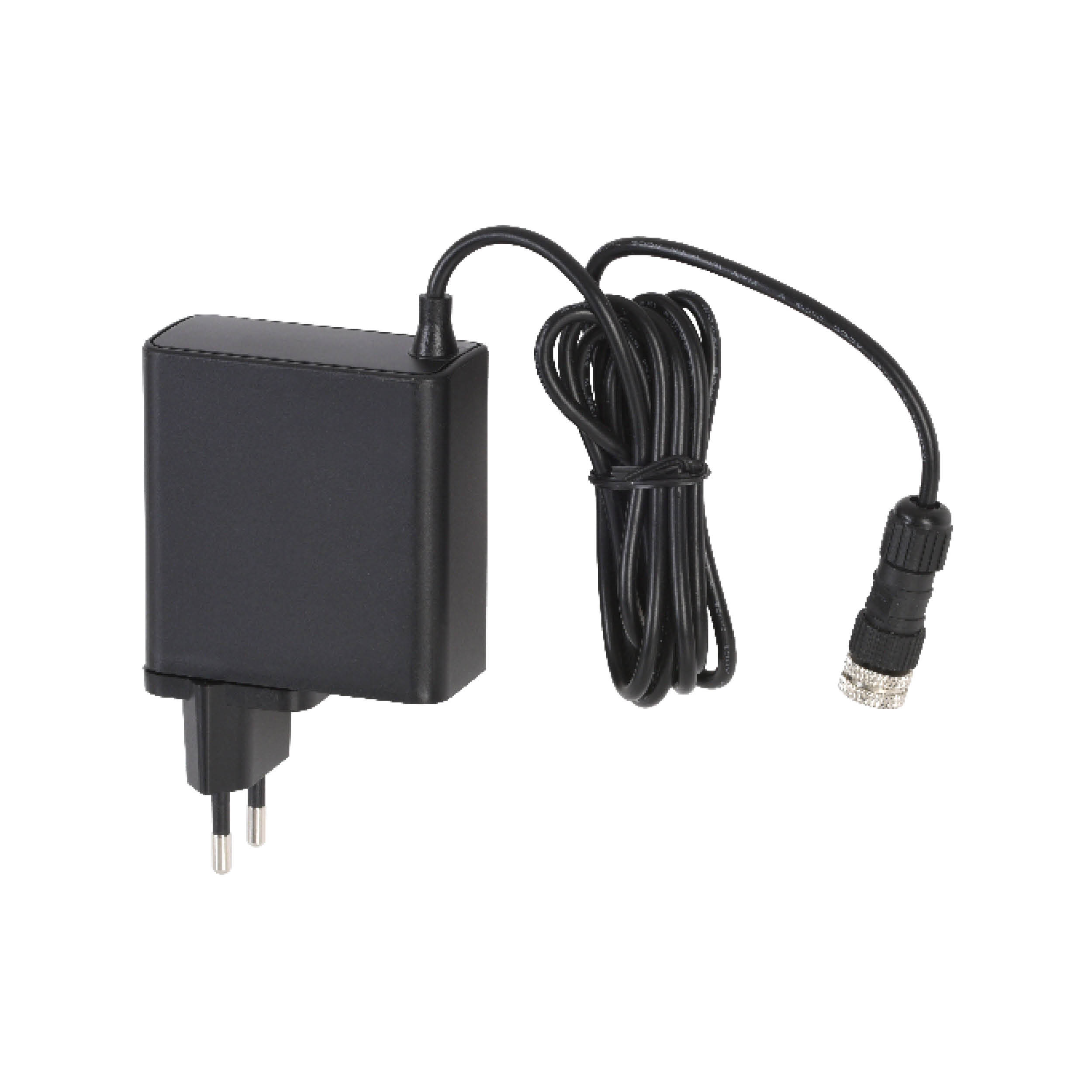

Netzteil 100-240 VAC / 24 VDC, 20 W für S1xx, S2xx und S4xx, 1,5 m Kabel
Netzteil zur Versorgung von SUTO-Sensoren und -Geräten. Eingang 100 ... 240 VAC, Ausgang 24 VDC, mit M8- bzw. M12-Anschluss. Erhältlich in verschiedenen Ausführungen.Ausführung: Netzteil 100-240 VAC/24 VDC, 0.83 A, 20 W, for S4XX / S2XX / S1XX, 1.5 m KabelIhre Vorteile im Überblick✓Netzteil für SUTO-Sensoren und -Geräte✓Eingang 100 ... 240 VAC, Ausgang 24 VDC✓Anschluss über M8 oder M12✓In verschiedenen Ausführungen erhältlich✓Zuverlässige Stromversorgung✓Schnelle und sichere InstallationTechnische Daten – Steckernetzteil / NetzteilSignal / VersorgungEingang100 ... 240 VACAusgang24 VDC
S421 Durchflussmesser Druckluft mit Messstrecke, DN40 (R 1 1/2"), 16 bar, 4-20 mA + Impuls
Der S421 ist ein thermischer Inline-Massendurchflussmesser zur zuverlässigen Messung von Durchfluss und Verbrauch in Druckluft- und Gasleitungen. Die Installation erfolgt über eine vorkalibrierte Messstrecke mit R-Gewinde oder Flansch, die bei Lieferung bereits montiert ist. Durch das thermische Messprinzip ist keine zusätzliche Druck- oder Temperaturkompensation nötig. Der Sensor eignet sich auch für Gase wie Stickstoff, CO2 und O2 und kann zwei Kalibrierkurven speichern. Das mitgelieferte Farbdisplay zeigt Durchfluss und Gesamtverbrauch an. Die Konfiguration erfolgt bequem über die kostenlose S4C-FS App.Ausführung: S421 Thermischer Massendurchflussmesser (Inline), 1.6 MPaIhre Vorteile im Überblick✓Vorkalibrierte Messstrecke für eine schnelle und sichere Installation✓Genaue Messung ohne separate Druck- oder Temperaturkompensation✓Auch für Gase wie Stickstoff, CO2 und Sauerstoff geeignet✓Zwei speicherbare Kalibrierkurven für flexible Anwendungen✓Optionales Farbdisplay zeigt Durchfluss und Gesamtverbrauch direkt vor Ort✓Schnelle Konfiguration über die kostenlose S4C-FS AppEnthaltene Optionen:R Gewindeanschluss, DN40, 1 ½"Strömungsmedium: LuftStrömungsmedium: Kein zweites GasStandard MessbereichStandard KalibrierungIsolierter 4 … 20 mA + isolierter Impuls-AusgangGrafisches Farbdisplay, 2.4" mit TastaturFür dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.Technische Daten – S421 Thermischer Massendurchflussmesser (Inline)MessungGenauigkeit1,5 % v. Messwert ± 0,3 % FS (optional 1 % v. Messwert)Messbereich3 ... 700 m³/h (Luft, ISO 1217: 20 °C / 1000 hPa)Wählbare Einheitenm³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/sWiederholbarkeit0,25 % vom MesswertSensorThermischer MassendurchflussmesserAbtastrate10 pro SekundeTurndown-Verhältnis200:1Reaktionszeit (t90)0,1 SekundenReferenzbedingungen20 °C 1000 mbar (ISO 1217), 0 °C 1013 mbar (DIN 1343), frei einstellbarSignal / VersorgungAnalogausgang4 ... 20 mA (4-Leiter), isoliert, max. 250 OhmImpulsausgangSchaltausgang, Schließer, max. 30 VDC, 20 mAFeldbusModbus/RTU, Modbus/TCP (nicht in dieser Ausführung)Versorgungsspannung15 ... 30 VDCStromaufnahmemax. 200 mAAllgemeinDisplay2,4" Farbgrafikdisplay mit 3 Touch-Tasten (im Lieferumfang enthalten)ProzessanschlussMessstrecke mit R-Gewinde oder FlanschGehäusePC + ABSSensor-MaterialKeramik, glasbeschichtetMetallteileEdelstahl 1.4404 (SUS 316L)Elektrischer Anschluss2 x M12 (5-polig); 1 x M12 (8-polig x-kodiert) für TCPSchutzartIP65ZulassungenCE, RoHS, FCCGewicht0,4 kg (ohne Messstrecke)BetriebsparameterMediumLuft, N?, O?, CO? und andere GaseMediumsqualitätISO 8573: 4.4.3 oder besserMediumstemperatur-30 ... +140 °CBetriebsdruck0 ... 1,6 MPa (optional 4,0 MPa) (0 ... 16 bar (optional 40 bar))Umgebungstemperatur-30 ... +70 °C, -10 ... +50 °C (mit Anzeige)RohrgrößenDN40 (R 1 1/2")
Was ist Druckluft Messtechnik?
Druckluft Messtechnik befasst sich mit Methoden und Geräten, die verschiedene physikalische Größen im Druckluftsystem messen, auswerten und gegebenenfalls korrigieren. Neben einzelnen Druckluft Messgeräten werden beim Ermitteln und Überwachen von Druckluftgrößen auch komplexe Messsysteme eingesetzt, bei denen gleich mehrere Sensoren im Druckluftsystem installiert werden und Ihre Daten an intelligente Bildschirmschreiber weitergeben. Mithilfe dieser digitalen Messstationen können Messwerte, Messkurven, Überschreitungen von Grenzwerten und vieles mehr angezeigt und dadurch korrigiert werden. Diese Werte sind die Basis, um ein Druckluftsystem optimal, auf den eigenen Bedarf eingestellt, zu betreiben. Wichtige Größen im Rahmen der Überwachung von Druckluftanlagen sind beispielsweise Druck, Durchfluss, Temperatur, Feuchtegehalt oder Partikelgröße. Praktisch: Neben stationären Messsystemen kommen zur Ermittlung von Messwerten auch immer häufiger mobile Druckluft Messgeräte, wie z. B. mobile Taupunktmessgeräte, zum Einsatz.
Wussten Sie schon: Ein besonders wichtiger Bereich in der Druckluft Messtechnik ist das Aufspüren von Undichtigkeiten im Druckluft Rohrleitungsnetz. Bei professioneller Durchführung birgt die Suche nach Leckagen ein riesiges Energie-Einsparpotenzial für Unternehmen
Druckluft messen und überwachen: Druckluft Messtechnik für jede Anforderung!
Wer die Messwerte seiner Druckluftanlage genau kennt, hat die Chance auf eine maximale Kosten- und Verbrauchsoptimierung. Der Einsatz moderner Druckluftmesstechnik zur Überwachung verschiedener Größen ist dabei unabdingbar: Nur wer die relevanten Parameter für Druckluftqualität, Kompressorleistung und Co. kennt, kann auch die passende Messtechnik gezielt zur Optimierung der jeweiligen Anwendung einsetzen. Um welche Parameter es sich genau handelt, und welche Messgeräte Sie dafür einsetzen können, haben unsere Fachberater für Sie zusammengestellt:
Druckluftverbrauch
Der Druckluftverbrauch gibt an, wie hoch der Gesamtverbrauch oder Durchfluss an einer bestimmten Stelle im Druckluftsystem, in Bezug auf einen gewissen Zeitraum, ist. Auch bei einer optimalen Auslegung der Druckluftanlage sollten die Werte regelmäßig überprüft werden, da hier erhebliche Einsparpotenziale liegen.
Mit folgenden Messgeräte bzw. Sensoren können Sie den Druckluftverbrauch messen:
- Verbrauchszähler mit Messstrecke
- Durchflussmesser
- Verbrauchssonden
- Durchfluss-/Verbrauchssensoren mit Messstrecke
- mobile Druckluftverbrauchs-Messgeräte
Drucktaupunkt
Unter Drucktaupunkt (DTP) versteht man die Temperatur, auf die Druckluft abgekühlt werden kann, ohne dass die Feuchtigkeit in der verdichteten Luft kondensiert. Der Wert wird in °Ctd angegeben. Der Drucktaupunkt sollte überwacht werden, um Beeinträchtigungen bzw. Störungen durch Kondensat im Druckluftsystem zu vermeiden. Häufig werden im Zusammenhang mit der Taupunktmessung auch Temperatur und Werte zur Feuchtigkeit mitermittelt.
Mit folgenden Messgeräten bzw. Sensoren können Sie den Drucktaupunkt messen:
- Taupunktsensoren
- Taupunkt-Sets
- Multi-Messgeräte zur Taupunkt-Überwachung
- mobile Taupunktmessgeräte
Leckage
Als Leckage wird eine Undichtigkeit im Druckluftsystem bezeichnet. Selbst bei kleinen Lecks entweicht die Druckluft teilweise unbemerkt und führt mit der Zeit zu erheblichen Kosten. Daher ist das Feststellen von Undichtigkeiten in Druckluftnetzen eine der wichtigsten Aufgaben des Druckluftverantwortlichen. Mittels hochmoderner Suchgeräte können bereits kleinste Leckagen in großer Entfernung gefunden werden.
Mit folgenden Messgeräten können Sie Leckagen aufspüren:
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze, inkl. Eingang für Sensoren
- mobile Leckage-Suchgeräte mit Detektor
Wussten Sie schon: Bei einem Betrieb mittlerer Größe können ca. 25 % an erzeugter Druckluft durch Leckagen verloren gehen! Das entspricht einem Verlust von ca. 27.000 € pro Jahr an Kosten für Strom (25 % von 108.000 €, berechnet bei einer Kompressorleistung von 150 kW (elektrisch), 6.000 Betriebsstunden und 12 Cent pro kWh).
Restölmessung
Die Restölmessung ist ein Teil der Druckluftqualitätsmessung. Mit der Kontrolle des dampfförmigen Restölgehalts können Druckluftleitungen möglichst ölfrei gehalten und Überschreitungen der Grenzwerte erkannt werden. Der Wert wird in Milligramm pro Kubikmeter (mg/m³) angegeben. Zur Druckluftqualitätsmessung zählt neben der Restölmessung auch die Feststoffpartikelmessung mittels Partikelzähler.
Mit folgenden Geräten können Sie Messungen zum Restölgehalt durchführen:
- Restölmessgerät mit Messstrecke zur Restölmessung
- Probenentnahmesonde
Druckmessung und mehr
Mit Druckmessung ist die Messung und Überwachung des Leitungsdrucks in Druckluftsystemen gemeint. Druck wird in Bar (bar) angegeben. Durch eine Reduzierung des Drucks (Nenndrucks) können die Gesamtstromkosten der Druckluftanlage gesenkt werden und Verluste durch Leckagen verringert werden.
Mit folgenden Messgeräten können Sie die Druckmessung vornehmen:
- Standard Drucksonde
- Präzisions-Drucksonde
- Differenz-Drucksonde
Unser Service: Wir überprüfen Ihr Druckluftsystem mit modernster Messtechnik!
Sie haben eine komplexe Druckluftanlage, sind unsicher, ob alle Parameter richtig eingestellt sind oder sich Leckagen im Leitungsnetz gebildet haben? Dann fragen Sie uns! Wir beraten Sie gerne ausführlich zum Thema Druckluft Messtechnik und geben Ihnen Tipps, wie Sie selbst Messungen durchführen können. Gerne kommen unsere Service-Techniker auch zu Ihnen (im Bereich Baden-Württemberg) und führen eine professionelle Energie-Effizienz-Messung durch. Über einen Zeitraum von einer Woche misst unser Team Ihren tatsächlichen Druckluftverbrauch und zeichnet sämtliche Messwerte auf, die Auskunft über die Wirtschaftlichkeit Ihrer Anlage geben können. Wir decken Fehler und Leckagen im Druckluftsystem auf, besprechen das Einsparpotenzial und schlagen Lösungen vor. Unsere Druckluftmesstechnik und Energie-Effizienzmessung interessiert Sie? Dann nehmen Sie doch einfach über unsere Service-Seite Kontakt mit uns auf!
Messtechnik muss nicht teuer sein: Druckluft Messgeräte mieten bei DF!
Druckluft Messgeräte sind hochsensible Geräte, die präzise Ergebnisse liefern und gleichzeitig über eine lange Lebensdauer verfügen. Das macht die Anschaffung von Druckluftmesstechnik vergleichsweise teuer. Die Investition rechnet sich allerdings schnell, wenn man das hohe Einsparpotenzial betrachtet, das eine clever eingesetzte Überwachung Ihnen bringt! Wer dennoch die hohen Kosten scheut, kann Druckluft Messtechnik bei uns auch mieten! Wir bieten in unserem Sortiment eine Reihe von Messgeräten an – wochenweise und zu fairen Mietkonditionen! So können Sie sich vor Ort selbst überzeugen, wie Druckluftmessgeräte arbeiten und welchen Nutzen Sie Ihnen bringen. Schauen Sie sich doch gleich mal unsere Miet-Messgeräte an:
- CS mobiles Taupunktmessgerät DP 500 als Mietgerät
- CS mobiles Leckagesuchgerät LD 500 als Mietgerät
- CS Verbrauchszähler VA 520 als Mietgerät
Sie haben Interesse an unseren Druckluft Messgeräten oder wollen eines mieten?
Wir beraten Sie gerne. Kontaktieren Sie uns bequem über unser Kontaktformular. Wir freuen uns auf Sie!
